威勝三相電能表液晶屏顯示代碼含義

      小編最近經常被問到威勝三相電能表液晶屏上出現的符號代碼有什么意思？大家看到電能表液晶屏上出現的符號代碼時是不是看不太懂，這些符號分別代表什么含義呢？下面小編以威勝DSZ331電能表為例給大家簡單的介紹一下。

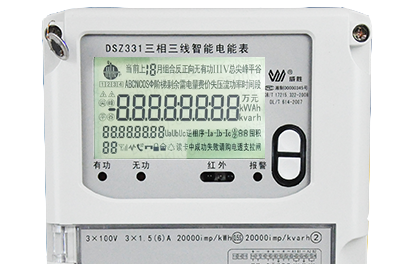

以上為威勝DSZ331三相三線智能電能表液晶屏顯示圖：

1. 屏幕最中間顯示“”，此為數據顯示行，顯示各種記錄數據。顯示電能數據時，若小數位數為 0，將顯 示 6 位整數、0 位小數；小數位數為 1 時，將顯示 6 位整數、1 位小數。若小數位數為 2，將顯示 6 位整數、2 位小數；小數位數為 3 時，將顯示 5 位整數、3 位小數。每屏顯示 1 個時段的電能。

2. 液晶屏左上顯示“”，此為象限符號提示，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為第一、第二、第三、第四象限。

3. 象限符號右邊一欄顯示“”，此為查看歷史數據時顯示“上 1 ~12”月數據。

4. 歷史月下方顯示“”，此為功率因數提示符，單獨顯示“Φ”時為相角提示符。

5. 顯示屏右上方顯示“”，此為費率顯示符，總電能顯示時用“總”字提示。當前費率提示為“尖、峰、平、谷”。

6. 顯示屏右下方顯示“”，①②代表主、副時段或者第1、2套費率電價。

7. 數據顯示行右側顯示“”，此為計量單位符號。有功：kWh，無功:kvarh。

8. 液晶屏顯示“”，此為通信狀態提示，如果同時顯示"1"表示第一路 RS485 通信，顯示"2"表示第二路 RS485 通信。

9. 液晶屏顯示“”，此為逆相序提示符，當發生逆相序時閃爍顯示。

10. 液晶屏上顯示“”，1時鐘代表欠壓指示；2表示停電抄表電池電壓指示。

11. 液晶屏上顯示“”，Ua、Ub、Uc 分別對于 A、B、C 相電壓，某相失壓時，該相對應的字符閃爍；三相都處于分相失壓狀態、或全失壓時，Ua、Ub、Uc 同時閃爍；斷相時對應相的字符不顯示；掉電時 Ua、Ub、Uc 均不顯示。三相三線表不顯示 Ub。

12. 液晶屏上顯示“”，Ia、Ib、Ic 分別對于 A、B、C 相電流。某相失流時，該相對應的字符閃爍；某相斷流或斷相時不顯示，當失流和斷流或斷相同時存在時，優先顯示失流狀態；掉電時 Ia、Ib、Ic 均不顯示。某相功率反向時，顯示該相對應符號前的“-”。

13. 液晶屏上顯示“”，此為紅外認證有效指示。

14. 液晶屏上顯示“”，此為報警提示符，有事件時閃爍。

15. 液晶屏左下角顯示“”，在液晶的左下方。上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯示代碼顯/鍵顯數據在對應數據標識的組成序號，具體參見《DL/T 645-2007 多功能電能表通信協議》。 （常用顯示代碼在本站中有文章介紹）

16. 液晶屏上方顯示“”，此為電能的方向提示，顯示成“正向”或者“反向”。

以上是小編整理的威勝DSZ331電能表顯示屏代碼含義，更多有關電表的小知識請關注浩寧電表網！
