三相四線電能表如何接線？以威勝DTSD341電表為例

三相四線電能表該如何接線呢？三相電子式電表廣泛應用于高可靠性與高穩定度電能計量需求的發電廠、變電站以及各類企事業單位，那它的接線方式有哪些呢？三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；首先我們先來說說第一種，經互感器的接線方式吧！

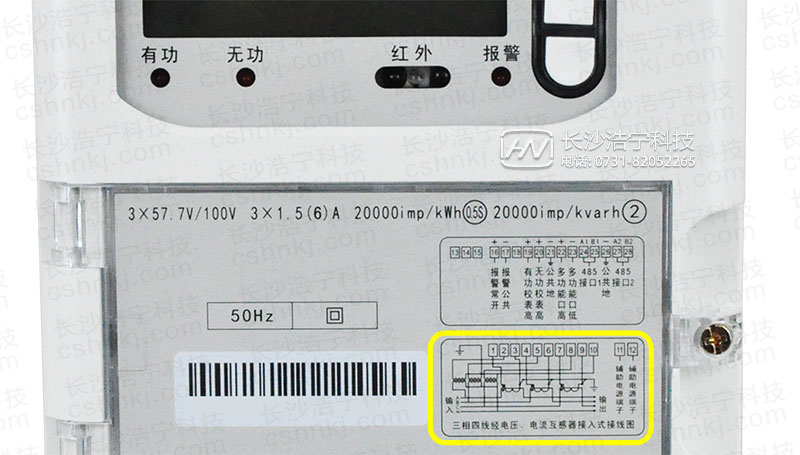

以威勝DTZ341智能電能表為例，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，或在電表顯示屏下方的配置面板上，如圖黃色方框位置：

按照接線圖來看，三相四線電表經互感器接線應如下圖：

注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線

三相四線電表經互感器接線的電表共有12個孔，最后11與12孔都為電源輔助端子，其中2、 5、 8 接線孔是電壓線圈的接線， （接入A/B/C 相） ；1 、 4、 7接線孔 是互感器的S1進線； 3、 6、 9 是互感器的S2進線；1 0接線孔接零線,S2最后接地。

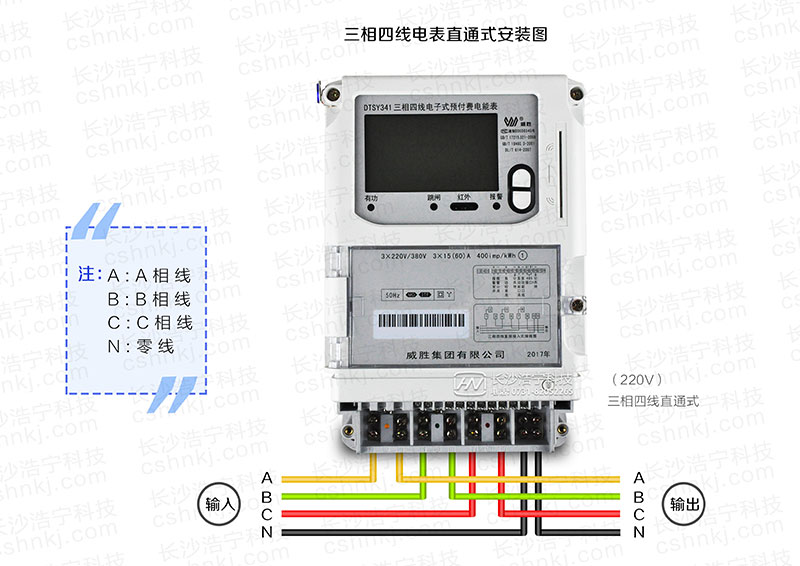

說完了第一種經互感器的接線方式，現在我們來說說第二種，三相電表直通式接線圖吧，以威勝DTSY341電子式預付費電能表為例，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖應如下圖：

三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口； 1 0接線孔接零線。
