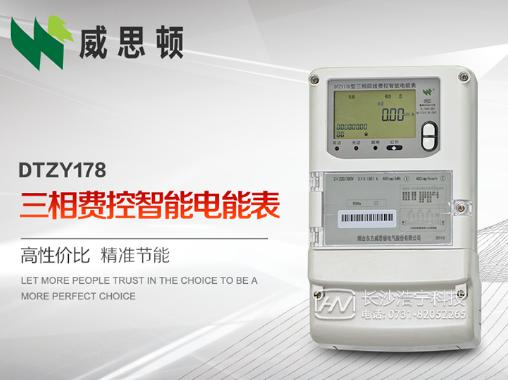

煙臺威思頓DTZY178系列三相費控智能電能表主要用于供變電站、臺區、電廠、各企事業單位，那么這款電能表要如何接線呢，下面小編給大家簡單介紹一下煙臺威思頓DTZY178系列三相費控智能電能表怎么接線：

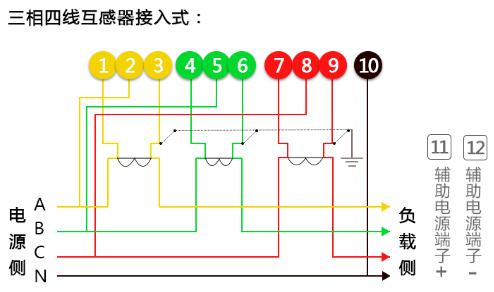

三只互感器安裝在斷路器負載側，三相火線從互感器穿過； 互感器和電度表的接線如下：
a、其中1、4、7接電流互感器二次側S1端，即電流進線端；
b、3、6、9接電流互感器二次側S2端，即電流出線端；
c、 2、5、8分別接三相電源；
