智能電表是智能電網的智能終端，現在的智能電表除了傳統的基本用電量計量功能之外，還有很多的其他功能，比如計算各種費率電量，用戶端控制功能，多種數據傳輸?shù)龋敲粗悄茈姳碛质窃趺磳⑦@些功能實現的呢，下面是智能電表的結構圖，我們一起來剖析一下。

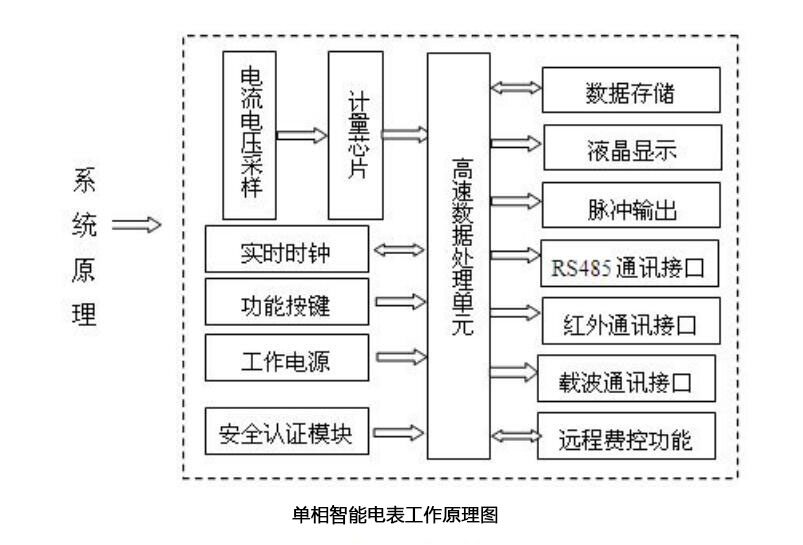

單相智能電表結構圖

單相智能電表工作原理簡述本產品由計量芯片、高速數據處理器、實時時鐘、數據接口等設備組成。在高速數據處理器的控制下，通過計量芯片準確獲得電網運行各實時參數，并依據相應費率等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如下圖所示。

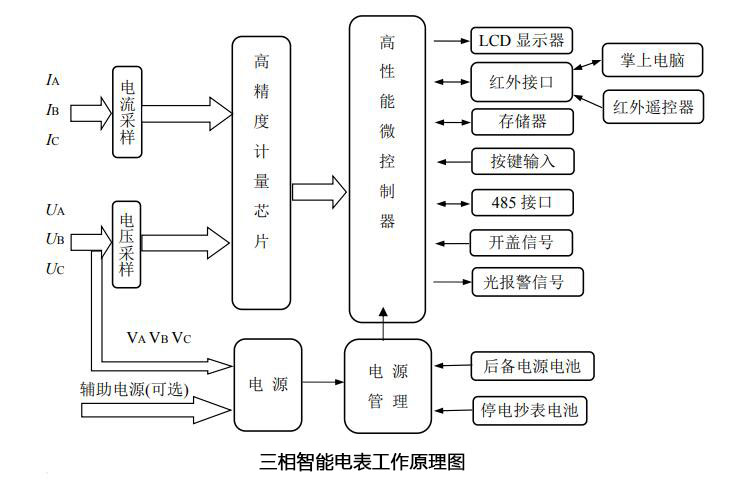

三相智能電表結構圖

電能表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由計量芯片轉換為數字信號，高性能微控制器負責對數據進行分析處理。由于采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控制器僅需要管理和控制計量芯片的工作狀態。圖中的微控制器還用于分時計費和處理各種輸入輸出數據，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或 485 接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

智能電表部分組成：

1、電源模塊，給電能表提供工作電源。

2、計量模塊，利用對電壓和電流采樣，通過計量芯片轉換為實際電能的數字?jǐn)?shù)據(電能脈沖)輸出。

3、顯示模塊，用來顯示電量和相關數據。

4、通信模塊，用來和主機通信，數據傳輸?shù)耐ǖ馈?/p>

5、安全模塊，保證數據傳輸?shù)陌踩浴?/p>

6、時鐘模塊，為系統提供實時時鐘，作為電量凍結、費率切換的依據。

7、存儲模塊，用來存儲電能表參數、電量、歷史數據等。

8、通斷電模塊，用來控制用戶停送電。
