長沙威勝電表是我國領先儀器儀表品牌，旗下DTSD341-MB3型號系列是長沙威勝主打型號之一，適用于工業用表和發電站用表，功能齊全，進口零件機芯，0.5s市場價格在1600左右，浩寧電表網比市場上便宜10%-20%，浩寧電表網只要1300一臺，數量多的話還有優惠哦!現在我們來看看威勝電表DTSD341-MB3故障信息顯示。

威勝DTSD341-MB3電能表故障信息顯示

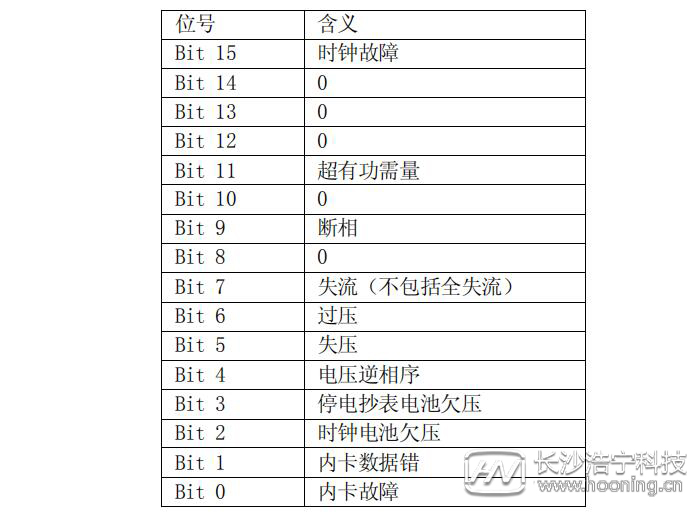

上電后，電表一直進行自檢，自檢信息可以通過通信抄讀 (DL/T645 協議數據標識：C129)，也可以在液晶上顯示。通信抄讀和 LCD 顯示的表現形式不一樣。通過 DL/T645 規約抄讀(數據標識 C129)時返回 2 個字節的16 進制數，每位表示的意義如下所示：

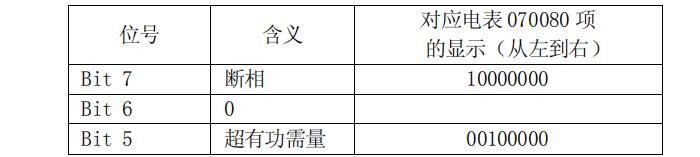

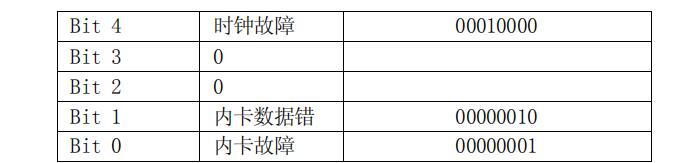

顯示時(C 套顯示方案的 070080 項，也可以設置成 A、B 套顯示方案里的相應用戶代碼項)，由于電池欠壓、電壓逆相序、 失壓、斷相、過壓、失流、全失流都有 LCD 上相應的符號直觀地提示 (失壓和斷相不能直觀地區分)，故電表自檢及電網故障信息只顯示 8 位2 進制數，每位表示的意義如下所示：

例如：電表的 070080 項顯示：10010000，電表顯示內容從左到右對應上表內的 Bit 7 至 Bit 0，其含義為：發生了斷相和時鐘故障。

威勝DTSD341-MB3其他功能：負荷曲線

電表采用大容量內卡(2M 字節)保存負荷曲線，最多可以保存 16184 條負荷曲線記錄。每條負荷曲線可記錄 6 類數據，負荷曲線保存的時刻與電表時鐘同步，保存數據的時刻是根據設置的 6 類數據記錄間隔與電表的時鐘的關系確定的，保存數據的間隔最小為 1 分鐘。如設置的 6 類數據記錄間隔分別為 T1、T2、T3、T4、T5、T6，電表的當前時間為 HH:MM，只要(60*HH+MM)能被 T1、T2、T3、T4、T5、T6 整除，就把 6 類數據全部保存。共可以保存 16184*Tmin 分鐘的負荷曲線數據，Tmin=Min(T1、T2、T3、T4、T5、T6)，Min 表示在這 6 個時間間隔中最小那一個……查看詳情>>

威勝DTSD341-MB3其他功能：安全管理

1、設置模式字 1、2、3 及修改密碼權限需在廠內才能進行(需短接表計內部硬件開關)。

2、其他參數設置，必須根據密碼權限配置表來設置。

3、所有設置(用戶權限和模式字 1、2、3 的設置除外)都要按一下鉛封按鍵(4#按鈕)后，使電表處于編程允許狀態后才可操作。編程允許狀態 240 分鐘內有效。如果中途再次按-下4#按鈕，電表退出編程允許狀態。掉電以后編程允許失效……查看詳情>>
