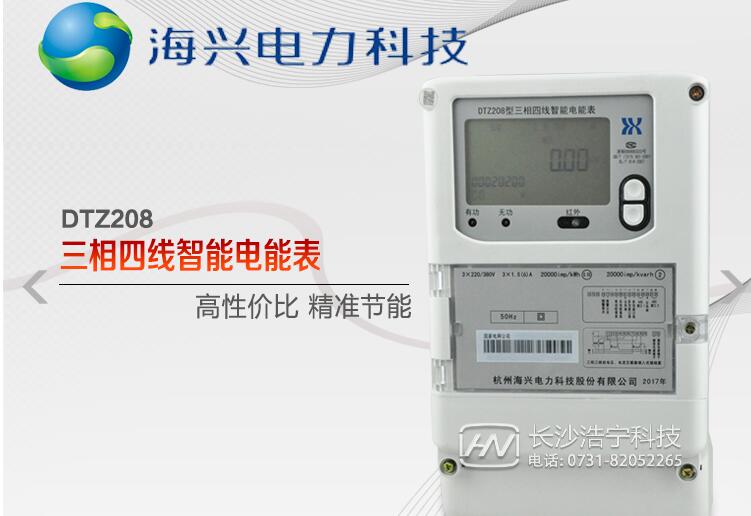

海興DTZ208智能電表采用先進的超低功耗大規模集成電路技術及 SMT 工藝制造的高新技術產品，關鍵元器件，包含：計量芯片、時鐘芯片、晶振、電流互感器等選用國際知名品牌的長壽命器件，提高了產品的可靠性和使用壽命。

杭州海興DTZ208智能電表工作原理

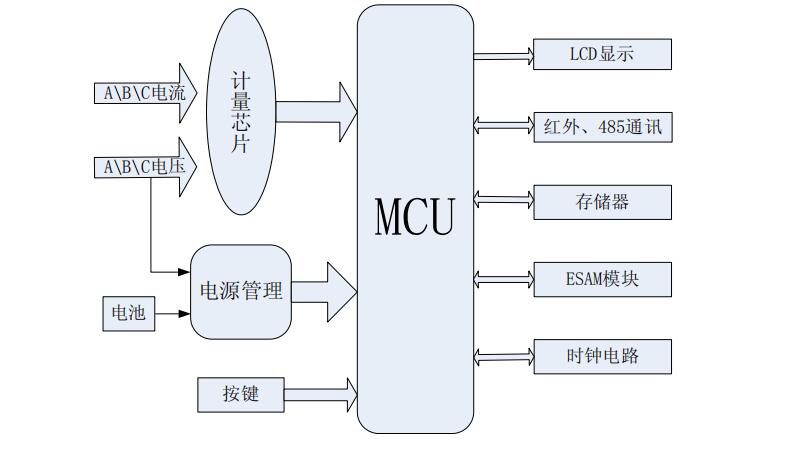

本款三相智能電能表工作原理如圖 1 所示。電能表工作時，電壓、電流經取樣電路分別取樣后，送入專用電能芯片進行處理，并轉化為數字信號送到 CPU 進行計算。由于采用了專用的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善。圖中 CPU 用于分時計費和處理各種輸入輸出數據，通過串行接口將專用電能芯片的數據讀出，并根據預先設定的時段完成分時有無功電能計量和最大需量測量功能，根據需要顯示各項數據、通過紅外或 485 接口等進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

杭州海興DTZ208智能電表接線圖

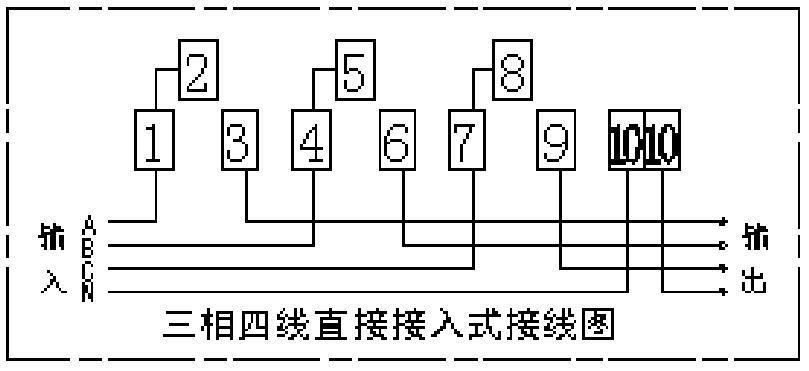

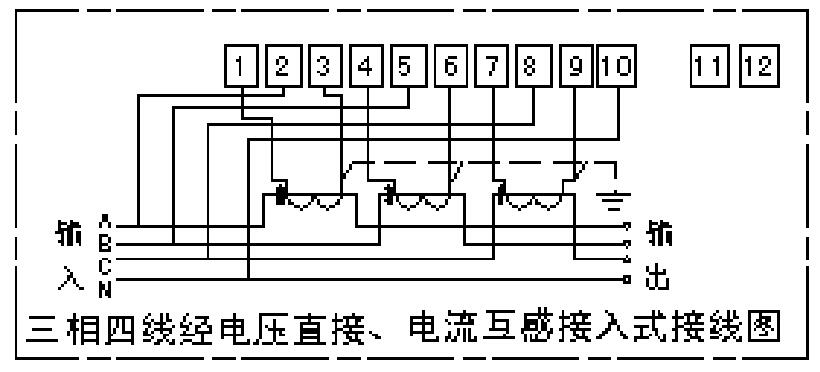

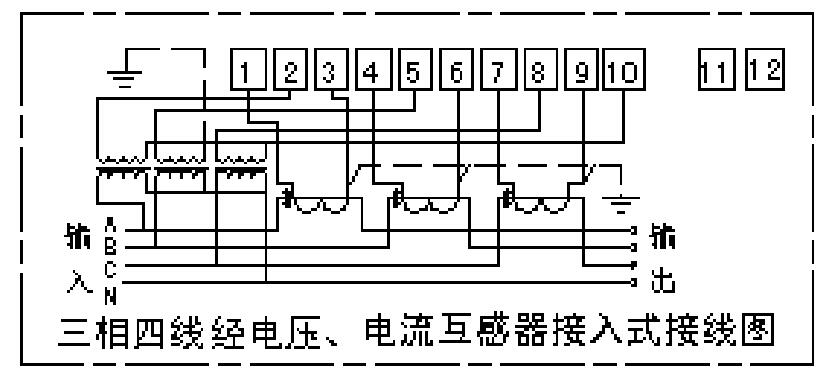

接線圖按接線方式分為兩種，一種是直接接入式，一種是經互感器接入式。

注釋：對于三相四線方式，10 號端子為電壓零線端子; 對于有功精度等級為 0.2S、0.5S 表，11、12 號端子為輔助電源接線端子，其他為備用端子。
