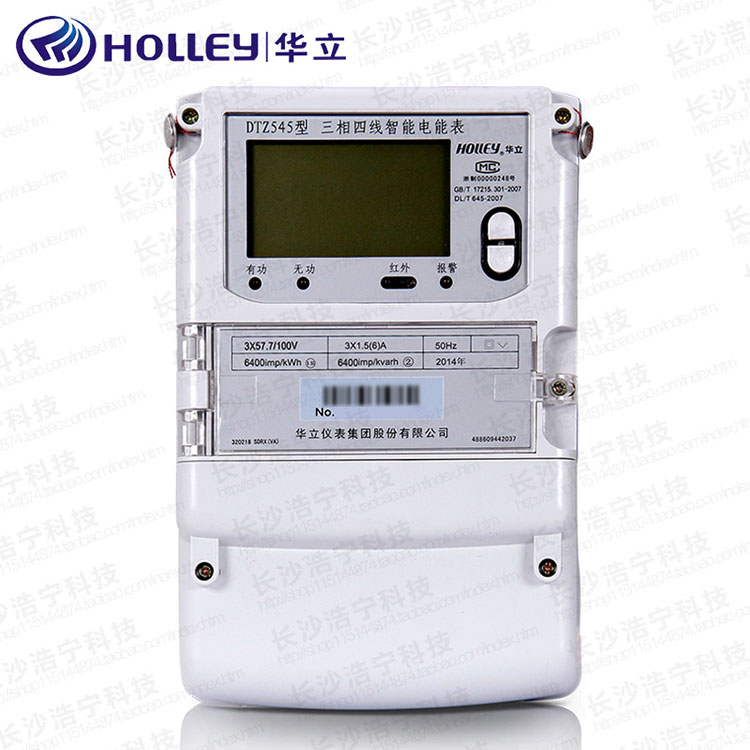

華立DTZ545型三相智能電能表(以下簡稱"儀表")是為滿足國家電網公司智能電網建設需要而開發的高精度的智能儀表。該儀表是多功能意義上的電能表，是在電能計量基礎上重 點擴展了信息存儲及處理、實時監測、自動控制、信息交互等功能，這些功能都是圍繞堅強智能電網建設而增加的，以滿足電能計量、營銷管理、客戶服務為目的。

該儀表能精確地計量組合無功電能、正反向有功電能、四象限電量 無功電能等電量數據，能準確記錄正向有功、組合無功最大需量，能實 時測量處理有功功率、無功功率、視在功率、電壓、電流、功率因數和 頻率等電網參數;能實現分時控制、抄表日電量需量數據自動存儲;還 能實現負荷曲線大容量記錄、電網質量記錄、儀表當前運行狀態記錄、 電網事件記錄等功能。 該表還具有紅外、RS485等通信接口和可擴展輔 助電源功能,是實現電能分時計量和高效核算工作的理想智能設備。

該儀表采用大規模集成電路和SMT加工工藝,其設計、制造均具備現 代國際先進水平。該儀表選用國際著名品牌關鍵元器件，高可靠、長壽 命;選用耐熱阻燃且綜合性能較好的PC+ABS材料底殼和罩殼，結構合理 緊固耐用，防雨淋，絕緣和密封性能優良;該儀表時鐘電池和停電抄表 用電池相互獨立，停電抄表用電池設計合理，易于更換和維護。

該儀表整體造型大方美觀，色彩明快。

3 主要技術指標
　　3.1 工作電源電壓
　　正常工作電壓:0.8Un～1.2Un; 極限工作電壓:0.7Un～1.3Un。
        3.2 工作溫度和濕度
　　正常工作溫度：-25℃～60℃; 極限工作溫度：-40℃～70℃;
　　相對濕度：25%RH～95%RH。
　　3.3 電網頻率：正常電網頻率：50Hz±2.5Hz。
　　3.4 時鐘工作參數
　　日計時誤差:≤0.5s/d(23±2℃)。 電池容量:≥1200mAh。
　　工作時間:≥10年(用新電池)。
　　3.5 起動電流 ：有功0.001In(0.5S); 互感式：有功0.002In(1.0) 無功0.003In (2.0) 直接式：有功0.004In(1.0) 無功0.005In (2.0)
　　3.6 潛動：具有防潛動邏輯設計。
　　3.7 重量：3kg。
　　3.8 外形：265×170×75 (見封底)。
　　本儀表符合GB/T 17215.321-2008《交流電測量設備 特殊要求 第21部分：靜止式有功電能表(1級和2級)》、GB/T 17215.322-2008《交流電測量設備 特殊要求 第22部分：靜止式有功電能表(0.5S和 0.2S)》和GB/T 17215.301-2007《多功能電能表 特殊要求》等標準的要求。通信規約根據客戶要求。
　　4 主要功能
　　4.1 計量功能
　　4.1.1具有正反向有功電能量和四象限無功電能量計量功能，并可以據此設置組合無功電能量。
　　4.1.2具有分時計量功能;正反向各費率有功電能分別進行累計、存儲。
　　4.1.3具有正向分相有功電能量計量功能。
　　4.2 需量記錄功能
　　4.2.1記錄正、反向有功以及正反向有功各費率最大需量及其出現的日期和時間。
　　4.2.2最大需量測量采用滑差方式，需量周期和滑差時間可設置。出廠默認值：需量周期15min、滑差時間1min。需量周期可在5、10、15、30、60min中選擇，滑差時間可在1、2、3、5min中選擇。
　　4.2.3當發生電壓線路上電、清零、時鐘調整、時段轉換、需量周期變更、功率潮流方向轉換等情況時,儀表將從當前時刻開始，按照需量周期進行需量測量，當?shù)谝粋€需量周期完成后,按滑差間隔開始最大需量記錄;在不完整的需量周期內，不做最大需量的記錄。
　　4.2.4能存儲12個月的結算周期最大需量數據。
　　4.3 時鐘功能
　　4.3.1具有溫度補償功能;在-25℃～+60℃的溫度范圍內：時鐘準確度應≤±1s/d;在參比溫度(23℃)下，時鐘準確度≤±0.5s/d。
　　4.3.2時鐘具有日歷、計時、閏年自動轉換功能。
　　4.3.3日期和時間的設置有防止非授權人操作的安全措施。
　　4.3.4廣播校時不受密碼和硬件編程開關限制，對時范圍為±5分鐘,否則不允許校時。每天只能廣播校時一次。
　　4.4 費率和時段
　　4.4.1支持尖、峰、平、谷四個費率。14個年時區，14個日時段。
　　4.4.2一年至少可設置2個時區;24小時內至少可以設置8個時段;時段最小間隔為15分鐘，且應大于儀表內設定的需量周期;時段可以跨越零點設置。
　　4.4.3支持節假日和公休日特殊費率時段的設置。
　　4.4.4具有兩套可以任意編程的費率和時段，并可在設定的時間點起用另一套費率和時段。
　　4.5 數據存儲(以下抄表日指每月第1結算日)
　　4.5.1儀表能存儲最近12個抄表周期的正反向總電能和各費率電能數據;數據轉存時間為設置的抄表日。
　　4.5.2儀表能存儲最近12個抄表周期的正反向最大需量、各費率最大需量及其出現的日期和時間數據;數據轉存的時間為設定的抄表日。轉存的同時，當月的最大需量自動復零。
　　4.5.3儀表電源失電后，所有存儲的數據保存時間大于10年。
　　4.6 凍結功能
　　4.6.1定時凍結：按照約定的時刻及時間間隔凍結電能量數據;至少保存近12次數據。
　　4.6.2瞬時凍結：在非正常情況下，凍結當前的日歷、時間、所有電能量和重要測量的數據;至少保存近3次的數據。
　　4.6.3日凍結：存儲每天零點的電能量，至少可存儲2個月的數據量。默認凍結時間為00時00分。
　　4.6.4約定凍結：兩套時區表切換凍結、兩套日時段表切換凍結，凍結轉換時刻的電能量以及其他重要數據;凍結完成后切換時間歸零。
　　4.6.5整點凍結：存儲整點時刻或半點時刻的有功總電能，可存儲近254次的凍結數據。
　　4.7事件記錄
　　4.7.1記錄各相失壓總次數，最近10次失壓發生時刻、結束時刻及對應的電能量數據等信息。
　　4.7.2記錄各相斷相總次數，最近10次斷相發生時刻、結束時刻及對應的電能量數據等信息。
　　4.7.3記錄各相失流總次數，最近10次失流發生時刻、結束時刻及對應的電能量數據等信息。
　　4.7.4記錄最近10次全失壓發生時刻、結束時刻、及對應的電流值。
　　4.7.5記錄電壓(流)逆相序總次數，最近10次發生時刻、結束時刻及對應的電能量數據等信息。
　　4.7.6記錄掉電總次數及最近10次掉電發生及結束的時刻。
　　4.7.7記錄需量清零總次數及最近10次需量清零的時刻、操作者代碼。
　　4.7.8記錄編程總次數及最近10次編程的時刻、操作者代碼、編程項的數據標識。
　　4.7.9記錄校時總次數(不包含廣播校時)及最近10次校時時刻、操作者代碼。
　　4.7.10記錄過負荷總次數、總時間及最近10次過負荷的持續時間。
　　4.7.11記錄開表蓋總次數及最近10次開表蓋事件的發生、結束時刻。
　　4.7.12 記錄開端鈕蓋總次數及最近10次開端鈕蓋事件的發生、結束時刻。
　　4.7.13 記錄儀表清零事件的發生時刻及清零時的電能量數據。
　　4.8 實時參數檢測
　　可實時測量并計算各相的電壓、電流、功率因數、有功功率、無功功率、視在功率、電網頻率、表內溫度、當前有功需量及當前 無功需量等數據。
　　4.9 故障報警
　　四種故障報警方式：LCD故障顯示、LED光控報警指示、蜂鳴器聲控 報警、繼電器報警。用戶可預先對事件選擇不同報警方式報警提示。
　　4.10負荷曲線記錄功能 負荷曲線記錄起始時間和采樣間隔時間可分別設置，最小值為1分鐘。 默認值為15分鐘。最多可記錄六類負荷：電壓電流頻率通道、有無 功功率通道、功率因數通道、有無功總電能通道、四象限無功總電能通道、當前需量通道。可通過設置負荷控制字來實行關開。
　　4.11通訊功能 通信信道物理層相互獨立，任意一條通信信道的損壞都不影響其它信道正常工作。
　　4.11.1RS485通訊：RS485接口通信速率可設置，標準速率為1200bps、 2400bps 、4800bps 、9600bps，缺省值為2400bps。第二路485功能(可選)。
       4.11.2紅外通訊：調制型紅外通訊，通訊波特率為1200bps。
       4.12 輸出功能
　　4.12.1 脈沖輸出：脈沖寬度：80ms±20ms。 4.12.2可編程的多功能輸出口：儀表可通過編程實現三種檢測信號的輸出:時鐘檢測信號、需量周期結束信號、時段切換檢測信號。 出廠默認為時鐘檢測信號輸出(秒信號)。儀表斷電后自動恢復為 時鐘檢測信號(秒信號)輸出。
　　4.15 顯示功能
　　4.15.1液晶顯示：數值顯示位數8位，顯示小數位可以設置。上電先全屏 顯示20秒自檢。
　　4.15.2指示燈顯示：
　　有功脈沖指示燈：紅色，平時滅，計量有功電能時閃爍; -無功脈沖指示燈：紅色，平時滅，計量無功電能時閃爍; -報警指示燈：紅色，正常時滅，報警時常亮。
