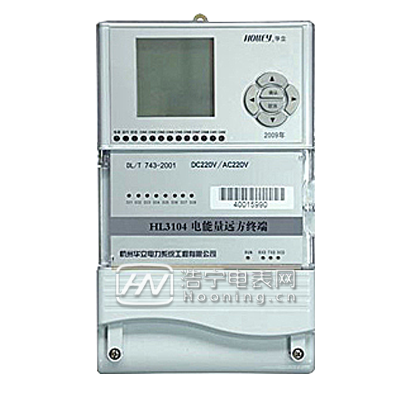

杭州華立 HL3104變電站電能量采集終端*

Large - screen and wide - angle liquid crystal display

適用于變電站、水電站和各類工礦企業、制造業、商業、交通、油田等場所。

產品參數

【品牌型號】杭州華立 HL3104變電站電能量采集終端

【主要功能】數據統計分析與存儲功能;遠程通信與監測功能;維護功能RS485通訊功能.

【參比電壓】AC85V-265V、DC100V-375V (交直流電源具備無間斷自動切換功能)

【頻率】50Hz+3%

【工作溫度】-15°C~+60°C

【極限溫度】-25°C~+70°C

【儲存溫度】- 40°C~+80°C

【尺寸大小】長x寬x厚: 345mmx230mmx105mm

終端能采集電能量總表碼值、各費率表碼值、遙測值、最大需量及發生時間、四象限無功?？捎涗浭簲嘞唷㈦姳硎录?、負荷曲線。可同時存儲多種周期數據、全部數據帶時標及品質。

可設置多種方案，不同要求設置不同方案。采集周期可在1分鐘~ 24小時之間任意設置。電壓電流計量數據都為網絡數字信號輸入，適用于數字化變電站的電能計量。

具有最多同時與6個主站通訊的功能,通訊協議采用IEC102、DL/T719、 SCTM協議。能夠采集多種國內表計和常用的進口表計,并可以擴展和增加與指定表計通訊。

能夠與電廠或變電站的RTU設備、當?shù)乇O(jiān)控系統通訊;進行數據交換;支持多種協議:CDT. DNP3、MODBUS、1801等。終端能夠接收主站的時鐘召測和對時命令。

用戶可以通過終端的按鍵和液晶顯示，進行數據的查詢?yōu)g覽以及運行狀態的監視，并可以對設備進行參數維護。

終端擁有獨立的本地維護端口RS232方式。能通過主站通道對終端進行遠程升級和參數維護。

存儲容量: 4MB~512M可選。數據熱備份卡: SD卡、CF卡可選存儲卡數據保存30天以上,掉電后數據卡中的數據保持10年以上。
