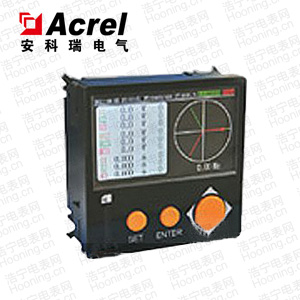

江蘇安科瑞APMD系列儀表*

Large - screen and wide - angle liquid crystal display

適用于電力系統、工礦企業、公用設施、智能大廈等需要電力監控的場合。

TFT-LCD彩屏顯示480X272 16位色

RS485接口、Modbus-RTU協議

兩路繼電器輸出.

4路干接點輸入，內置電源

全部電力參數的測量

上市品牌、18個月超長質保

產品參數

【品牌型號】江蘇安科瑞APMD系列儀表

【接線方式】三相四線

【通訊協議】DL/T645-2007

【電壓規格】3x220V/380V,3x57.7V/100V

【電流規格】 3x1.5(6)A

【精度等級】有功：0.5級；無功：2級

項目參數名稱	內容簡介
品牌型號	安科瑞APMD
接線方式	三相四線
測量精度	有功0.5級、無功2級
電源	AC/DC 85～270V；功耗≤10VA
頻率	45～65Hz
電壓輸入	額定值：AC 100V、400V；過負荷：1.2 倍額定值（連續），2 倍額定值持續1 秒；功耗：小于 0.2VA。
電流輸入	額定值：AC 1A、5A；過負荷：1.2 倍額定值（連續）， 2 倍額定值持續1 秒；功耗：小于 0.2VA。
電能輸出	輸出方式:集電極開路的光耦脈沖，1路輸出；脈沖常數: 4000、8000、16000 imp/kWh。
通訊輸出	RS485接口、Modbus-RTU協議；可選以太網、Profibus
報警輸出	兩路繼電器輸出，對應過壓、欠壓、過流、不平衡等的報警功能
顯示輸出	4.7〃大屏幕TFT-LCD彩屏顯示480X272 16位色
開關量輸入	4路干接點輸入，內置電源
開關量輸出	輸出方式：2路繼電器常開觸點輸出；觸點容量：AC 250V/3A、DC 30V/3A。
安全性	工頻耐壓：電源、電壓輸入回路、電流輸入回路兩兩之間AC2kV/1min；電源與開關量輸入回路、通訊回路、變送輸出回路之間AC2kV/1min；絕緣電阻：輸入、輸出端對機殼>5MΩ。
工作環境	工作溫度：-10℃～+45℃；儲存溫度：-20℃～+70℃；相對濕度：5%～95% 不結露；海拔高度：≤2500m。
