三相電子式多功能電能表*

Large - screen and wide - angle liquid crystal display

廣泛適用于變配電自動化系統、工業控制和工業自動化系統、能源管理系統和小區電力監控等場合。

大屏液晶顯示

大屏幕寬視角多行液晶顯示，顯示直觀

通訊功能

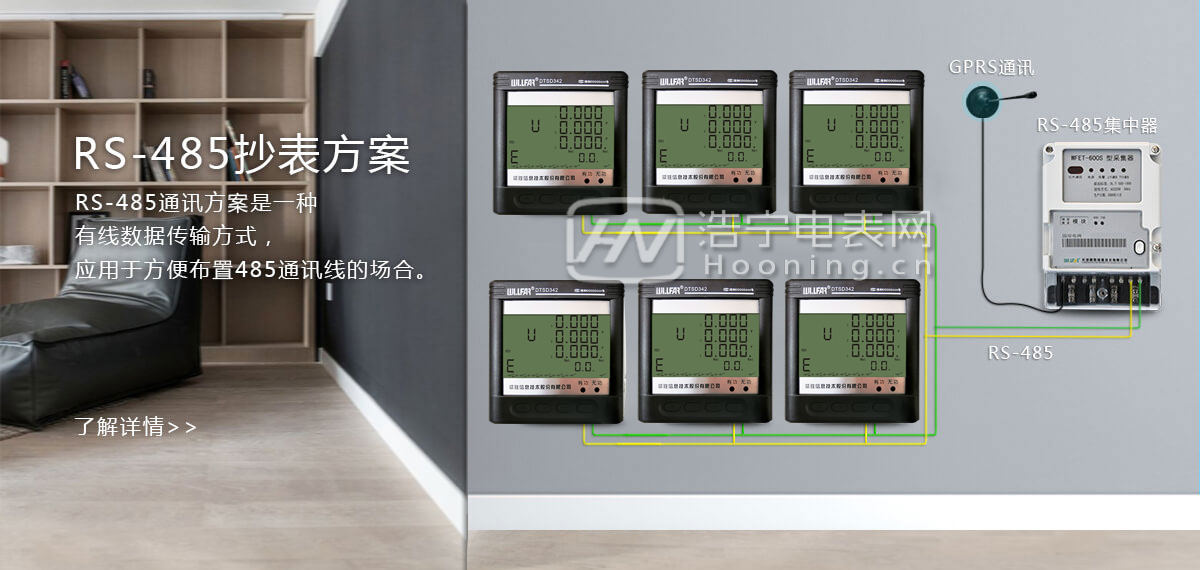

紅外掌機及RS485通訊接口抄表

數據儲存

可儲存當前及上12個月的用電歷史電量數據

電流計量

計量電流值

參數測量

測量各相電流值

越限報警

具備越限事件報警功能

售后保障

上市品牌、18個月超長質保

產品參數

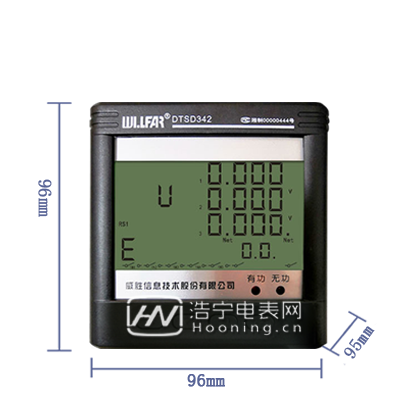

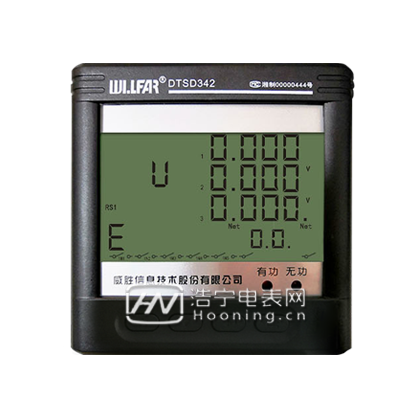

【品牌型號】長沙威勝DTSD342-9A

【接線方式】三相三線、三相四線

【通訊協議】支持DL/T645-2007，MODBUS通訊規約

【電壓規格】3*100V，3*220V/380V，3*57.7V/100V

【電流規格】1.5（6）A

【精度等級】有功：0.5S；1級；無功：2級

【產品尺寸】長×寬×厚：96mm×96mm×95mm

項目參數名稱	內容簡介
品牌型號	威勝DTSD342-9A
接線形式	三相四線
測量電壓	參比電壓Un：AC380V；測量范圍：10V~1.3Un；功耗：<0.05VA(單相)；精度：RMS 0.2 %；分辨率：0.01V。
測量電流	額定電流In：0.3A、1A、1.5A、5A；測量范圍：0.001In~10A；功耗：<0.05VA(單路額定電流)；精度：RMS 0.2 %；分辨率：0.001A。
測量功率（有功/無功/視在）	精度：0.2%；分辨率：0.001kW/kVar/kVA
測量電網頻率	測量范圍：45 Hz~65 Hz；精度：0.2%；分辨率：0.01 Hz。
準確度等級	有功電能：0.5S,分辨率：0.01 kWh;無功電能：2級分辨率：0.01 kvarh
電能脈沖輸出	路電能（有功和無功）脈沖輸出；光耦隔離，4000VRMS
開關量輸出（選配）	2路電磁繼電器輸出；常開型；觸點容量：AC 250V /3A；DC 30V /3A。
開關量輸入（選配）	4路干接點輸入; 光耦隔離，4000VRMS
模擬量輸出（選配）	4路模擬信號輸出；電流輸出型（4～20mA或0～20mA或0～24mA）；電壓輸出型（0~5V或0~10V）；精度：0.5%。
RS-485通信口（選配）	接口類型：兩線半雙工；通信速率：600bps~38400bps；規約：Modbus-RTU 和DL/T-645。
環境	工作溫度 -25℃~+60℃；極限工作溫度 -35℃~+70℃；相對濕度 ≤ 95%（無凝露）。
工作電源	交流或直流電源輸入最大范圍：40V~420V 功耗：≤1W，2VA
尺寸	外形尺寸：96×96×95 開孔尺寸：92×92
重量	約450g
