三相電表一般都是要帶互感器工作的，那么三相電表帶互感器應該怎么接線呢，首先我們要知道你的三相電表是三相三線電表還是三相四線電表，現在浩寧電表網就來為您分別說明。

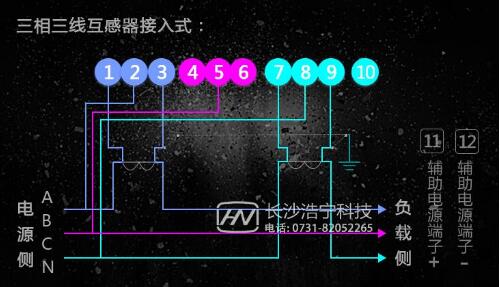

三相三線電表接線圖：

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

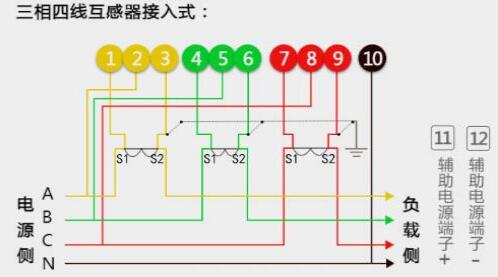

三相四線電表接線圖：

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

怎么選擇電流互感器規格

最大負荷的1.5倍的數據就是單根穿互感器的最大電流。如負荷為50KW，采用三相設備滿負荷時，每根電流約為75A，則選用75/5的互感器。高低壓算法都一樣。高壓是三相三3*100V的表，低壓是三相四3*380V/單相對地220V 的表，基本上都是1.5(6)A的，因?yàn)楦鶕?jù)一次電流經過互感器后，進入表內的電流隨著進入互感器的電流變化在1.5~6A之間。

電流互感器的變比容量，是根據是負載電流的1.5倍選擇的。比如，三相功率感性負載50KW的電流大約為100(A)，乘上1.5倍，等于互感器選擇150/5需要的變比量選擇互感器的變比。這樣選擇的計量是最佳選擇。
