電表分為三相電表和單相電表，三相電表又分為三相三線電表和三線四線電表，以下是浩寧電表網為您提供的電表接線圖片大全哦，希望對您有所幫助。

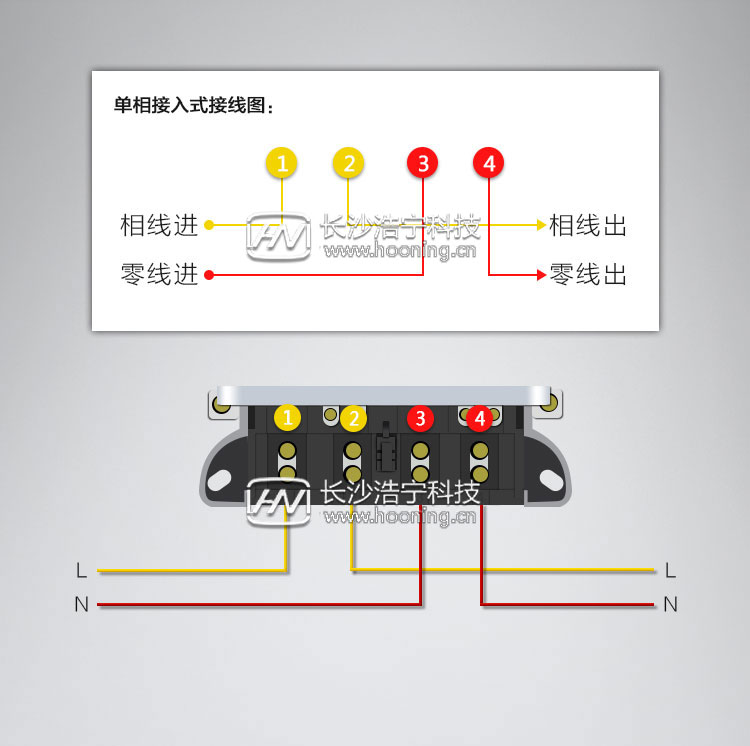

單相電表接線圖片

家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。

單相電表熱門型號推薦：

長沙威勝DDS102單相電子式電能表(計度器顯示)

長沙威勝DDZY102-J單相遠程費控智能電能表

三相三線電表接線圖片

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相三線電表熱門型號推薦：

長沙威勝DSSD331-MC3三相三線多功能電能表

杭州海興DSZY208三相三線遠程費控智能電能表

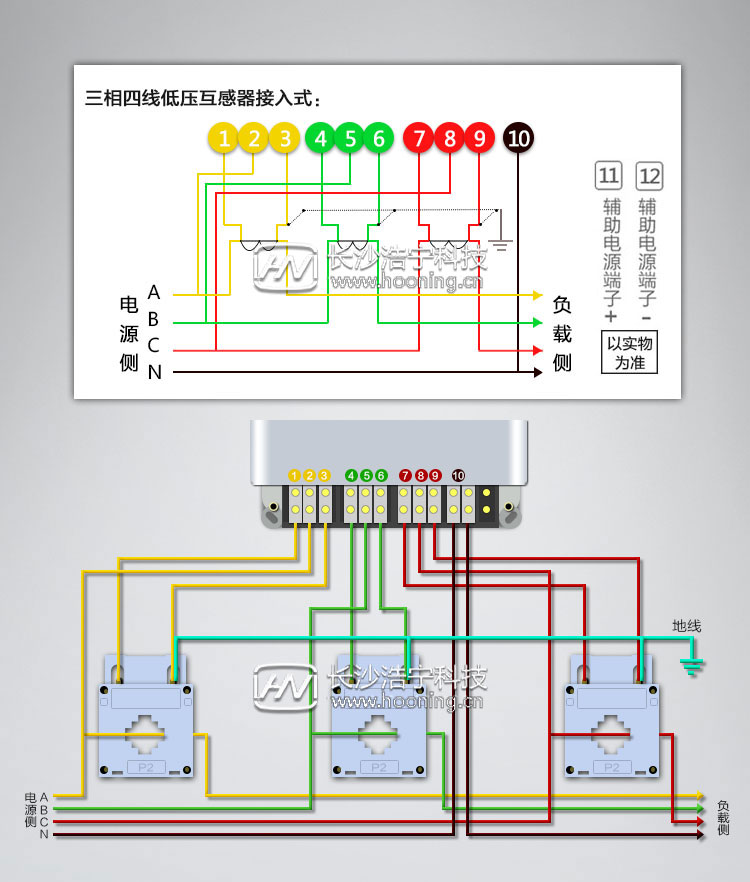

三相四線電表接線圖片

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
