威勝電表接線圖一般可以在電表表蓋上面找到哦，威勝電表有單相電表和三相電表哦，浩寧電表網就分威勝單相電表和三相電表來分別講解威勝電表接線圖哦。

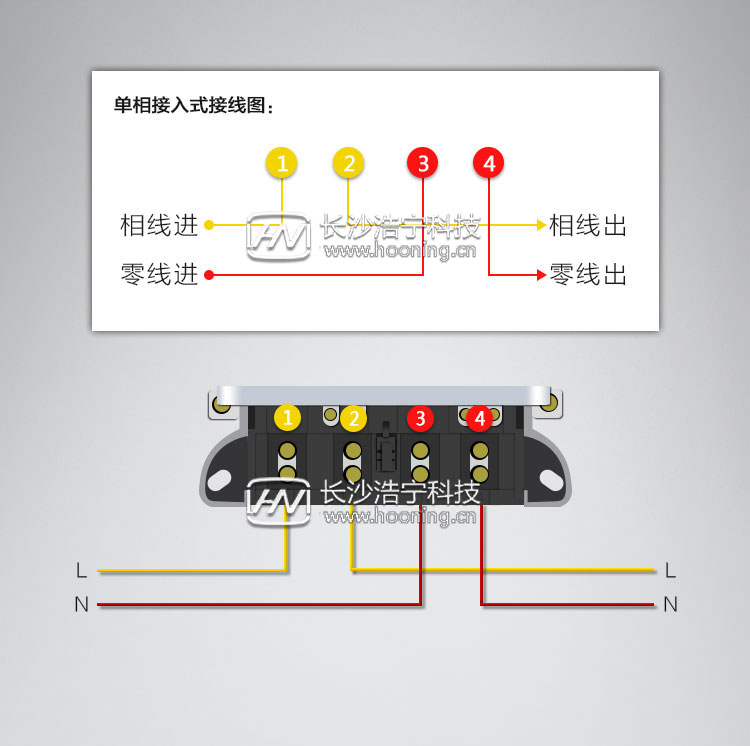

威勝單相電表DDZY102/DDS102/DDSY102怎么接線

家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。

威勝三相四線電表DTZ341/DTSD341/DTS343怎么接線

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

威勝三相三線電表DSZ331/DSSD331怎么接線

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
