三相四線電表有兩種規格型號，一種高壓電表電壓規格57.7V/100V，一種低壓電表規格220V/380V，電流規格一般是1.5(6)A，還有小電流0.3(1.2)A，那么三相四線電表接線圖帶互感器怎么接線呢，浩寧電表網手把手教您接線方法。

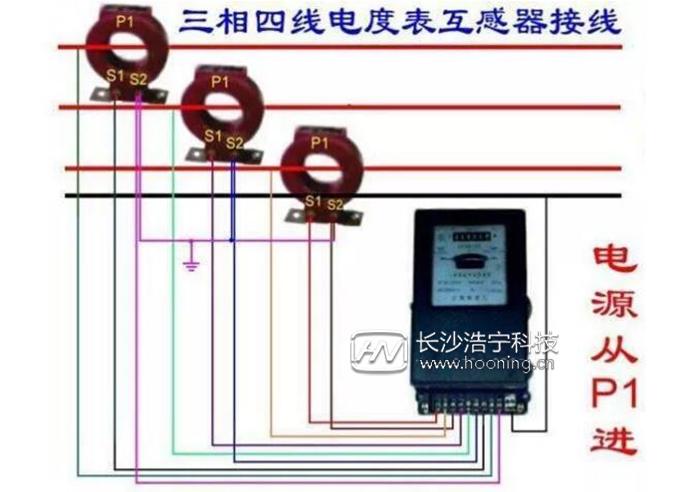

三相四線電表接線示意圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

三相四線電表接線實物圖
