三相電表有三相三線電表和三相四線電表，三相三線需要連接兩個互感器，三相四線電表需要連接三個互感器，下面是具體接線。
三相三線電表互感器接法
A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。
B綠線電壓線接入5號口，電流線直接接負載
C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
三相三線電表適用于：高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企業事業單位。

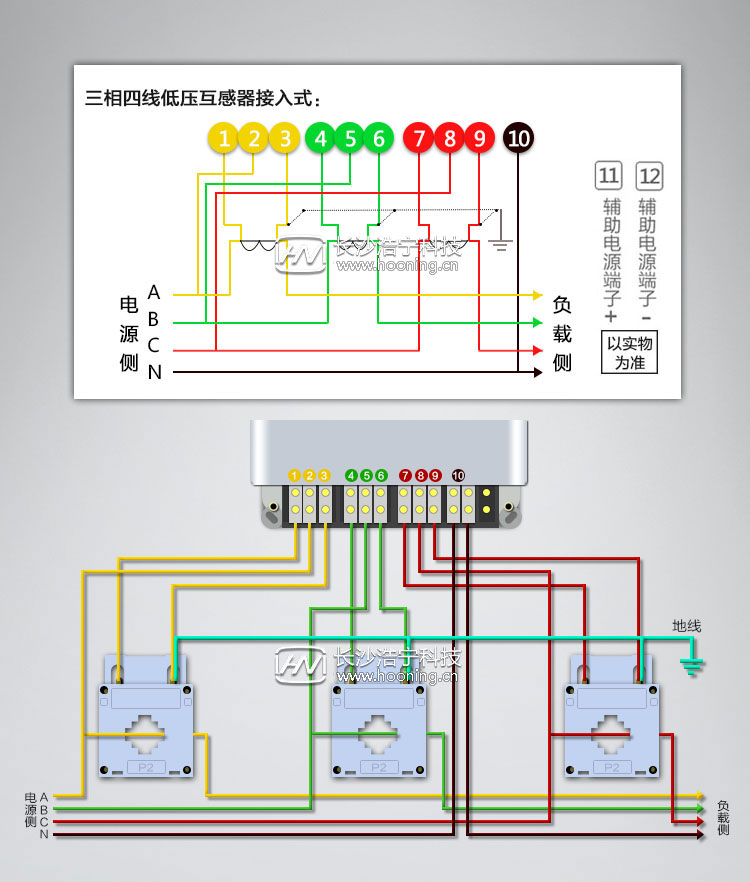

三相四線電表互感器接法
A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出
B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出
C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出
N黑線一般代表零線，直接接入10號口。
