下面跟著浩寧科技小編一起來了解威勝DTSD341-MD2電度表|電能表的接線圖：

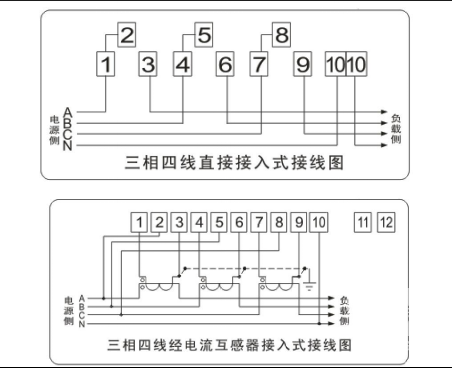

　　(1)在電能表的端蓋內，貼有如下圖所示的主端子接線示意圖，主端子接線的入、出方向不可接反。

　　(2)輔助端子輸出:有功功率脈沖和時鐘秒脈沖為光耦空接點輸出，報警和跳閘信號常規采用常開繼電器輸出(也可根據用戶要求改為光耦空接點輸出)，輔助端子各個引線功能定義如下：

　　注：閥控功能為可選功能，未選用的功能端子接線圖上將無標注。光耦輸出端口的電壓與電流限制：純阻性負載的情況下，最大耐壓：VCEO=35V,VECO=6V,最大電流:10mA。繼電器輸出端口的電壓與電流限制：純阻性負載的情況下為5A/220VAC。溫補時鐘輸出的秒脈沖，頻率 1Hz，占空比為50%。
