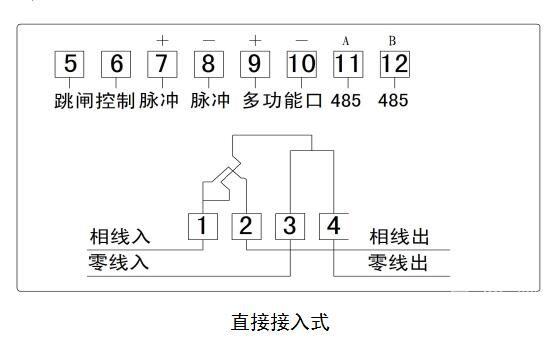

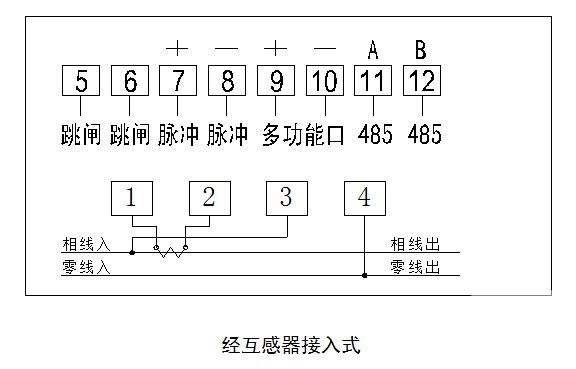

1. 端子接線圖

1 電流接線端子 2 電流接線端子

3 相線接線端子 4 零線接線端子

5 跳閘控制端子 6 跳閘控制端子

7 脈沖接線端子 8 脈沖接線端子

9 多功能輸出口接線端子 10 多功能輸出口接線端子

11 485-A接線端子 12 485-B接線端子

說明：采用內置負荷開關時5、6端子為預留端子;采用外置負荷開關時5、6端子為跳閘控制端子。

2. 注意事項

?必須嚴格按照標牌上標明的電壓等級接入電壓。

?安裝時應將接線端子擰緊，并且將表計掛牢在堅固耐火、不易振動的屏上。電表下視時顯示效果最佳，故應垂直安裝，高度以1.8m為宜。

?接線后應將端蓋鉛封，建議將表的上蓋加鉛封。

?表計應存放在溫度為-40～70℃，濕度<85%的環境中，并且應在原包裝的條件下放置，疊放高度不超過5層。電表在包裝拆封后不宜儲存。
