大家都知道單相電能表在接線使用過程中會遇到很多的問題，其中家用單相電度表火線L和零線N在接反的情況下電能表能否正常轉動，這是單相電能表接線的經典問題，也是日常電能表最容易讓人混淆的問題；下面就讓小編給大家詳細解開疑問。

一、電能表計量條件。

不管什么樣的電能表，要想完成電能計量都必須要滿足以下兩個條件：

1，電能表需要產生和實際功率相符合的功率信號：電壓信號或者電流信號。

2，電能表的實際功率信號可以正常疊加，累積形成電度表數值。

二、電能表計量原理。

由電能表電能計算公式：P=UIcosφ可知電能表的正常計量需要測量流經電能表的電壓和電流，再通過電能表自動計量疊加產生電能消耗。

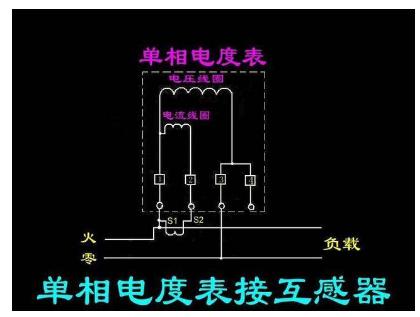

電壓通過并聯電壓互感器來測量。電流通過串聯電流互感器來測量。

補充：電能表中電壓和流經電流會產生磁場，進而產生扭轉力矩，帶動電能表轉軸轉動而計量。

三、電能表正常接線。

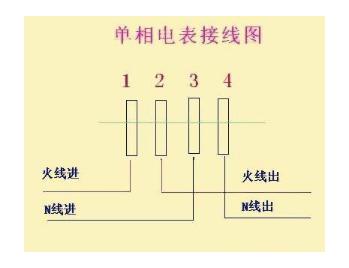

家用電能表都是單相電度表，一般分四個接線端：接線端1，接線端2，接線端3，接線端4。

正常使用接線：1-火線進，2-火線出，3-零線進，4-零線出。這是單相電度表的正確接線，電能表可以正常轉動，計量，使用。

四、電度表錯誤接線：火零線接反！！

可以肯定的是電能表肯定可以轉動，以機械式電表為例，分析原理如下：

1，電能表內的電壓互感器是并聯在負載側的，即使火零線接反了，電壓依舊正常。

2，電流互感器是串聯在電能表內火線上的，火零線接反后相當于串聯在了零線上，正常情況下，火線通過的電流和零線通過的電流相等，所以電流互感器是有電流的。

五、電能表不轉的幾種情況：

1，電能表電壓線圈斷開或者接觸不良，此時，電壓值為0，電表不轉。

2，電能表中電流互感器二次側開路，沒有電流，此時電流值為0，電表不準。

3，當電能表中電流互感器二次側接反后，扭轉力矩方向改變，電能表可能會反轉。

六、電能表火線和零線接反后的危害：

1，維修電表過程容易造成困擾及觸電事故。

2，電能表一般都是由電力公司人員接線和維護，一般都不會接錯，更不建議自己接！

現在一般都采用的是電子式智能電表了，電子式智能電表在靈敏度和精準度上都比較高，可以完成遠程控制，計量分析等，更重要的是采用了電表遠程監控模塊，可以實時采集用電的頻率和信息。
