威勝DTSD341-MB3電能表顯示方案

上電后，電表先全屏顯示，然后進入 A 套顯示方案循環顯示。

電表一共有 3 套顯示方案：A 套為常用顯示項目方案(可以用戶自定義)，最多 60 屏，可以循環顯示，也可以按鍵上下翻屏，還可以通過本公司配備或指定的遙控器上下翻屏或點顯(直接輸入用戶顯示代碼)。B 套顯示方案(可以用戶自定義)最多 150 屏，可以按鍵上下翻屏，還可以通過遙控器上下翻屏或點顯。C 套為全項目顯示方案，可以通過按鍵或遙控器輸入威勝顯示代碼。

A 套和 B 套通過按鍵翻屏時，按 1#鍵顯示循環顯示代碼表中的下一項內容、3#鍵顯示循環顯示代碼表中的上一項內容。

C 套只能通過按鍵或遙控器輸入顯示代碼來顯示。在 A 或 B 套顯示時，按動 2#按鈕，電表進入 C 套顯示狀態，此時最后一行顯示“0000000”，其中代碼的第 2 位(從左到右)0 在不停地閃爍，表示光標所在位置。按 2#按鈕向右移動游標，按1#按鈕遞增改變游標位數字，按 3#按鈕遞減改變游標位數字。

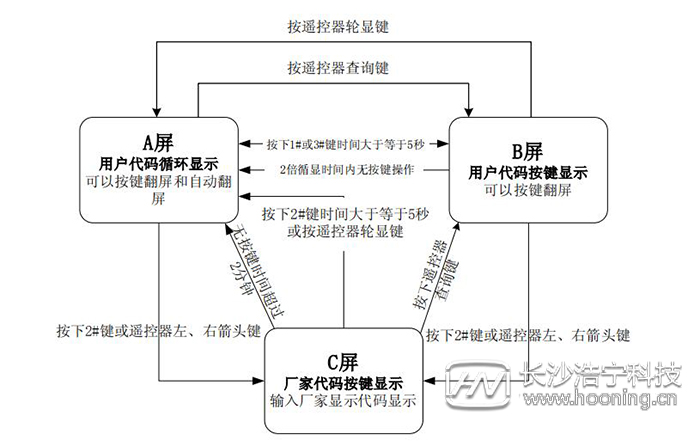

A、B、C 套顯示方案切換路徑和條件如下圖所示：

電表平時自動輪顯 A 套顯示項內容;若持續按住 1#或 3#鍵大于 5 秒則進入 B 套顯示方式;在 B 套顯示方式下若持續按住1#或3#鍵大于5秒則返回A套顯示方式。

在A套或B套顯示方式下，若按下 2#鍵進入C套顯示方式，在C套顯示方式下若持續按住2#鍵大于5秒返回A套顯示方式。

在 C 套顯示方式下 2 分鐘無按鍵自動退回 A 套自動循環顯示方式，從 A 套第一屏開始。

A,B 套顯示方案的顯示代碼可以由用戶定義。但必須說明用戶自定義的顯示代碼和威勝顯示代碼(見 3.1.2 威勝顯示代碼表)的一一對應的映射關系和代碼長度，如果用戶未定義自定義的顯示代碼將顯示由廠家定義的缺省代碼。

威勝DTSD341-MB3其他功能：故障信息顯示

上電后，電表一直進行自檢，自檢信息可以通過通信抄讀 (DL/T645 協議數據標識：C129)，也可以在液晶上顯示。通信抄讀和 LCD 顯示的表現形式不一樣。通過 DL/T645 規約抄讀(數據標識 C129)時返回 2 個字節的16 進制數，每位表示的意義如下所示……查看詳情>>

威勝DTSD341-MB3其他功能：顯示代碼

除全屏顯示外，電表的每一屏顯示都有一個顯示代碼(用戶顯示代碼或威勝顯示代碼C屏)。……查看詳情>>
