小編看到很多人都在電表接線圖而發愁，小編為您準備好了智能電表所有的接線圖，還在想什么，快來收藏吧!

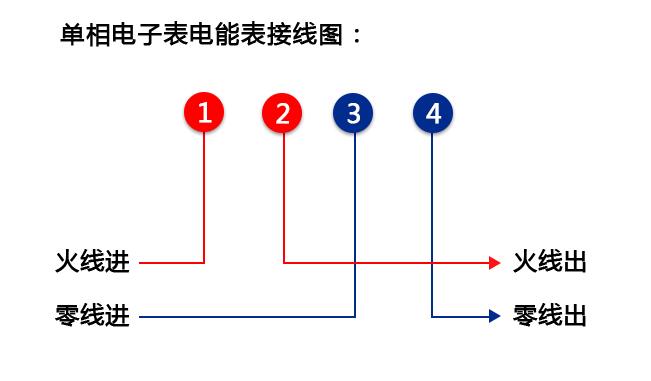

單相電表接線圖直入式：

單相電表的接線已經有標準規范了，1、3進，2、4出

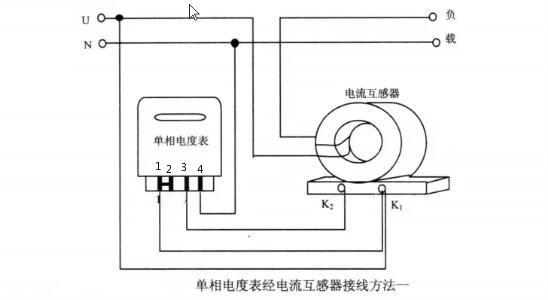

單相電表接線圖互感式：有連片的

火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

單相電表接線圖互感式：無連片的

K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。

三相三線電表接線圖直入式：

三相三線電表接線圖互感式：

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相四線電表接線圖直入式：

三相四線電表接線圖互感式：

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
