1. 概述

　　杭州海興DDSY208-KP 型單相電子式預付費電能表是預付費系統和集抄系統的用戶終端，具有電能計量，液晶顯示，通斷電控制，紅外和 RS485 通訊，聲光報警，緊急透支，事件檢測，主動上報等功能。

　　2. 安裝方法

　　電能表上部有掛鉤螺釘孔，用 M4′10 螺釘固定，電表下部有 2 個安裝孔，用PA4′10 或 PA4′12 自攻螺釘固定。按下圖所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上。

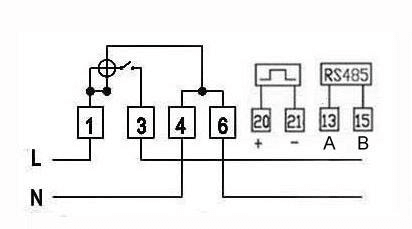

　　3. 接線圖

　　電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

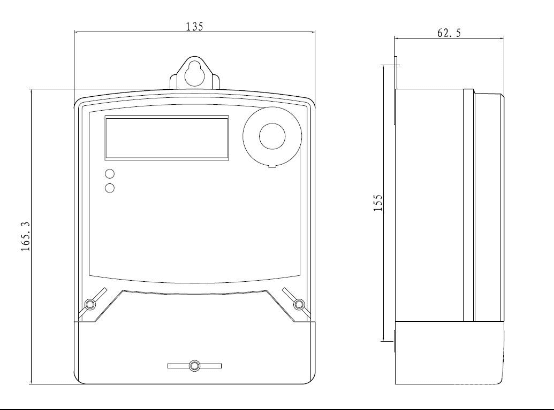

        4. 安裝尺寸
