1. 概述

　　河南許繼DDS566型是一種計度器顯示帶RS-485通訊的單相電子式電能表，適用于通過RS-485通訊網絡進行點對點或一主多從的數據交換方式，在原有的單相電子式電能表的基礎上，運用了先進的軟件設計手段，采用了高性能的硬件接線設計，采用SMT生產工藝制造，其技術先進、功能完善、性能可靠。

　　2. 主要功能

　　2.1 電能計量功能

　　可計量正、反向有功電量，反向電量累加在正向電量中，計度器顯示當前的總電量。

　　2.2 通信功能

　　DDS566型單相電子式電能表可以通過RS-485通訊方式對電表進行參數設置及抄讀數據，通訊協議符合DL/T645-1997的規定。

　　可對電能表的下列參數進行設置和抄讀數據。

　　當前電量

　　電表表號

　　電表常數

　　表出廠編號

　　電量底數設置

　　編程密碼

　　2.3 顯示功能

　　計度器顯示當前的總電量。顯示方式為5位整數加1位小數。

　　3. 使用方法

　　3.1 主回路接線圖

　　如圖所示：

　　端子1、2分別接L線的進線和出線;

　　端子3、4分別接N線的進線和出線;

　　輔助端子1、2分別接脈沖輸出接口的P+和P-;

　　輔助端子3、4分別接RS-485輸出接口的A和B。

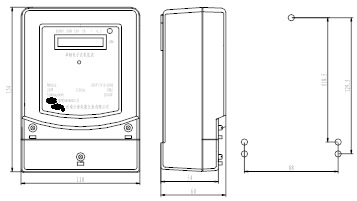

　　3.2 外形尺寸(單位：mm)

　　外形尺寸：長×寬×厚=154mm×110mm×60mm

　　安裝尺寸：長×寬=129.5mm×88mm

　　長×寬=118.5mm×88mm
