1. 概述

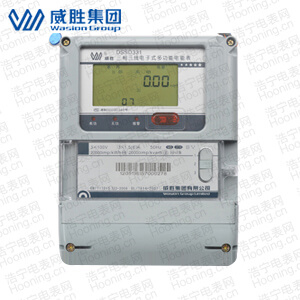

　　三相四線電子式多功能電能表DTSD341-MB3是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，適用于需要高可靠性電能計量需求的發電廠、變電站以及各類企事業單位。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。

　　2. 主要功能

　　2.1 電能計量功能

　　① 計量參數：可計量正反向有無功電量、四象限無功電量等。

　　② 監測功能：可監測各相電壓、電流、有功功率、無功功率、功率因數、相角、相位等實時參數。

　　③ 分時功能：分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，組合方式：四象限無功任意組合;計量分相正反向有功、感容性無功電量;分時計量正反向有功、無功最大需量及發生時間。

　　④ 數據存儲：可按月儲存上1月到上12月的每月電量數據。

　　⑤ 可設置6類數據記錄負荷曲線;最大8費率，主副兩套時段，時鐘雙備份，自動糾錯，最大可記錄13個月歷史記錄。

　　⑥ 顯示功能：大屏幕、寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光;可顯示最近3月的每月電量數據。

　　2.2 防竊電功能

　　① 開蓋記錄功能，防止非法更改電路。

　　② 記錄失壓、全失壓、失流、全失流、電壓合格率、電流不平衡、清零、清需量、編程、校時、上電、過壓、逆相序、掉電等多種事件。

　　③ 雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警功能。

　　④ 反向電量計入正向電量，用戶如將電流線接反，不具有竊電作用，電表照樣正向走字。

　　⑤ 逆相序報警，用戶非法接線，電表會報警，除非把線接正確，否則一直報警。

　　2.3 抄表方式

　　① 通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率、功率因數等數據。

　　② 通過手持紅外抄表機，可讀取電表的各項電量數據。

　　3. 外形和布局

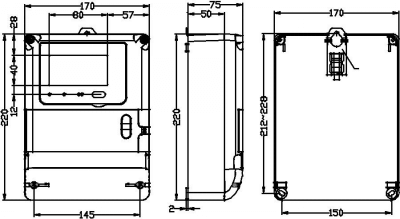

　　4. 安裝尺寸
