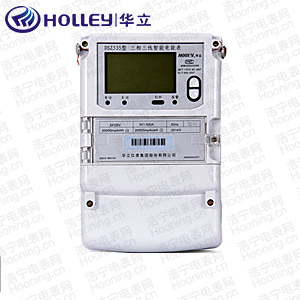

1. DSZ535型三相三線智能電能表(以下簡稱"儀表")是為滿足國家電網公司智能電網建設需要而開發的高精度的智能儀表。該儀表是多功能意義上的電能表，是在電能計量基礎上重點擴展了信息存儲及處理、實時監測、自動控制、信息交互等功能，這些功能都是圍繞堅強智能電網建設而增加的，以滿足電能計量、營銷管理、客戶服務為目的。

　　 2.該儀表能精確地計量組合無功電能、正反向有功電能、四象限電量無功電能等電量數據，能準確記錄正向有功、組合無功最大需量，能實時測量處理有功功率、無功功率、視在功率、電壓、電流、功率因數和頻率等電網參數;能實現分時控制、抄表日電量需量數據自動存儲;還能實現負荷曲線大容量記錄、電網質量記錄、儀表當前運行狀態記錄、電網事件記錄等功能。該表還具有紅外、RS485等通信接口和可擴展輔助電源功能,是實現電能分時計量和高效核算工作的理想智能設備。

　　該儀表采用大規模集成電路和SMT加工工藝,其設計、制造均具備現代國際先進水平。該儀表選用國際著名品牌關鍵元器件，高可靠、長壽命;選用耐熱阻燃且綜合性能較好的PC+ABS材料底殼和罩殼，結構合理緊固耐用，防雨淋，絕緣和密封性能優良;該儀表時鐘電池和停電抄表用電池相互獨立，停電抄表用電池設計合理，易于更換和維護。

　　3. 主要技術指標

　　3.1 工作電源電壓

　　正常工作電壓:0.8Un～1.2Un; 極限工作電壓:0.7Un～1.3Un。

　　3.2 工作溫度和濕度

　　正常工作溫度：-25℃～60℃; 極限工作溫度：-40℃～70℃;

　　相對濕度：25%RH～95%RH。

　　3.3 電網頻率：正常電網頻率：50Hz±2.5Hz。

　　3.4 時鐘工作參數

　　日計時誤差:≤0.5s/d(23±2℃)。 電池容量:≥1200mAh。

　　工作時間:≥10年(用新電池)。

　　3.5 起動電流 ：有功0.001In(0.5S); 互感式：有功0.002In(1.0) 無功0.003In (2.0) 直接式：有功0.004In(1.0) 無功0.005In (2.0)

　　3.6 潛動：具有防潛動邏輯設計。

　　3.7 重量：3kg。

　　3.8 外形：265×170×75 (見封底)。

　　本儀表符合GB/T 17215.321-2008《交流電測量設備 特殊要求 第21部分：靜止式有功電能表(1級和2級)》、GB/T 17215.322-2008

　　《交流電測量設備 特殊要求 第22部分：靜止式有功電能表(0.5S和 0.2S)》和GB/T 17215.301-2007《多功能電能表 特殊要求》等標準

　　的要求。通信規約根據客戶要求。

　　4. 主要功能

　　4.1 計量功能

　　4.1.1具有正反向有功電能量和四象限無功電能量計量功能，并可以據此設置組合無功電能量。

　　4.1.2具有分時計量功能;正反向各費率有功電能分別進行累計、存儲。

　　4.1.3具有正向分相有功電能量計量功能。

　　4.2 需量記錄功能

　　4.2.1記錄正、反向有功以及正反向有功各費率最大需量及其出現的日期

　　和時間。

　　4.2.2最大需量測量采用滑差方式，需量周期和滑差時間可設置。出廠默認值：需量周期15min、滑差時間1min。需量周期可在5、10、15、30、60min中選擇，滑差時間可在1、2、3、5min中選擇。

　　4.2.3當發生電壓線路上電、清零、時鐘調整、時段轉換、需量周期變更、功率潮流方向轉換等情況時,儀表將從當前時刻開始，按照需量周期進行需量測量，當第一個需量周期完成后,按滑差間隔開始最大需量記錄;在不完整的需量周期內，不做最大需量的記錄。

　　4.2.4能存儲12個月的結算周期最大需量數據。

　　4.3 時鐘功能

　　4.3.1具有溫度補償功能;在-25℃～+60℃的溫度范圍內：時鐘準確度應≤±1s/d;在參比溫度(23℃)下，時鐘準確度≤±0.5s/d。

　　4.3.2時鐘具有日歷、計時、閏年自動轉換功能。

　　4.3.3日期和時間的設置有防止非授權人操作的安全措施。

　　4.3.4廣播校時不受密碼和硬件編程開關限制，對時范圍為±5分鐘,否則不允許校時。每天只能廣播校時一次。

　　4.4 費率和時段

　　4.4.1支持尖、峰、平、谷四個費率。14個年時區，14個日時段。

　　4.4.2一年至少可設置2個時區;24小時內至少可以設置8個時段;時段最小間隔為15分鐘，且應大于儀表內設定的需量周期;時段可以跨越。
