1. 概述

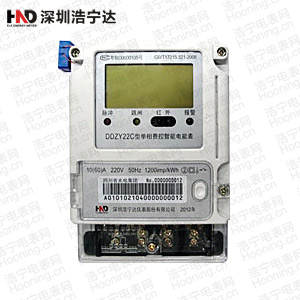

　　DDZY22C型單相費控智能電能表，采用當今最先進的電能表專用集成電 路、微處理器、永久保存信息的不揮發性存貯器、寬溫液晶顯示等技術和 SMT工藝設計、制造，是高精度、寬負載、高靈敏、低功耗，供計量額定頻率為 50/60Hz的單相電網中的交流有功電能，該表集眾多功能于一體，實現了正、反向有功、分 時電能計量以及遠傳實時電壓、電流、零線電流、功率、功率因數等，并可通過 IC卡售電系統實現用戶“先買后用”的預付費功能， 又可靈活預置多種功能：凍結 電量、故障報警、自動斷電、開蓋記錄、自動抄表等功能。以 IC 卡、PC 機和掌上電 腦為媒介實現用戶與供電部門計算機的信息傳輸。本表還具有紅外、RS485 接口，方便電力部門實現計算機網絡管理。并采用多種軟件、硬件抗干擾措施，保證電表可靠 運行，從而適應了電力部門對用戶有效及時地現代化科學管理需求。

　　2. 工作原理

　　采用電子技術，將負載電壓和電流采樣信號，經 16 位 A/D 轉換成數字信號處理，計算出電壓、電流、功率，完成單相電能計量。同時， A/D 轉換器生成 電量脈沖送到 CPU 計數通道。CPU 經過多種運算完成分時計量等多種管理工作及信息傳輸功能。　　

        3. 主要功能

　　具有正向有功電能、反向有功電能計量功能，能存儲其數據，并可以據此設置組合有功。

　　應采用具有溫度補償功能的內置硬件時鐘電路，內置百年日歷，具有時鐘、閏年、閏月自動轉換功能。

　　具有兩套費率時段表，可在約定的時刻自動轉換;每套費率應至少支持4個費率。

　　費控功能：通過CPU卡等固態介質實現。

　　能測量、記錄、顯示當前電能表的電壓、電流(包括零線電流)、功率、功率因數等運行參數。

　　電表能記錄最近10次編程、需量清零、校時、遠程控制拉閘、遠程控制合閘、開表蓋、電能表清零。

　　具有定時凍結、瞬時凍結、約定凍結和日凍結功能。

　　通過固態介質或虛擬介質對電能表進行參數設置、預存電費、信息返寫和下發遠程控制命令操作時，通過嚴格的密碼驗證或ESAM模塊等安全認證，確保數據傳輸安全可靠。

　　具有一路調制型紅外通訊接口、一路完全隔離的RS485通訊接口，方便現場維護和遠程數據采集。
