1. 概述

　　深圳浩寧達DSZY22-G型三相三線費控智能電能表具有雙 RS485 接口，遠紅外通訊。集眾多功能于一體，實現了有功、無功雙向分時電能計量、分相雙向計量、需量計量、功率 因數計量、顯示和遠傳實時電壓、電流、功率等，并實現用戶的預付費功能，又可靈活預置多種功能：超負荷報警和自動斷電、缺相報警、缺相情況記錄、自動抄表等。

　　2. 計量功能

　　2.1 電能測量四象限定義

　　電能測量四象限定義參考下圖，其參考矢量是電流矢量(取向右為正方向)。電壓矢量U 隨相角φ 改變方向。電壓U 和電流I 間的相角φ 在數學意義上取正(逆時針方向)。

                             圖：電能測量四象限定義

　　2.2 電能計量功能

　　電表可計量如下電能資料：

　　分時計量功能，即可按相應的時段分別累計、存儲總、尖、峰、平、谷有功電能、無功電能; 分別計量正反向有功、無功分相電能。

　　所有電能資料均可存儲當前及最近 12 個月的數據，顯示當前及上月、上上月的資料。

　　其中：

　　四象限無功電能除能分別記錄、顯示外，還可通過軟件編程，實現組合無功 1 和 組合無功 2 的計算、記錄、顯示。(注：循環顯示組合無功 1 和組合無功 2，但可按顯和采集四象限無功量)。

　　分相正、反向有功無功電能，對三相四線來講，是指 A、B、C 三相各相的正、反 向有功無功電能;對三相三線來講，是指 AB、BC 相各相的正、反向有功無功電能。

　　電能量的顯示和記錄位數可軟件設置(小數位數可在 0～4 位之間設置)，默認為 6 位整數、2 位小數;有功電能單位為 kWh，無功電能單位為 kvarh。

　　2.3 最大需量計量功能

　　最大需量的計算方法可根據用戶要求選擇“滑差式”或“區間式”，默認為“滑差式”。

　　“滑差式”計算最大需量時，需量周期和滑差時間可按照 DL/T614-2007 中的定 義設置：需量周期可在 5、10、15、30、60min 中選擇，滑差時間可在 1、2、3、5 中選擇。需量周期應為滑差時間的 5～15 整數倍。出廠默認設置為：需量周期為 15min，滑差時間為 1min。

　　“區間式”計算最大需量時，將滑差時間設置成與需量周期相同即可。

　　電表可計量如下最大需量資料：

　　總及各費率的正、反向有功最大需量及其發生時間;

　　總及各費率的正、反向無功最大需量及其發生時間;

　　所有需量資料均可存儲當前及最近 12 個月的數據，顯示當前及上月資料。

　　需量的顯示和記錄位數為 2 位整數、4 位小數;有功最大需量的單位為 kW，無功最大需量的單位為 kvar，最大需量發生時間的記錄為月、日、時、分、秒。

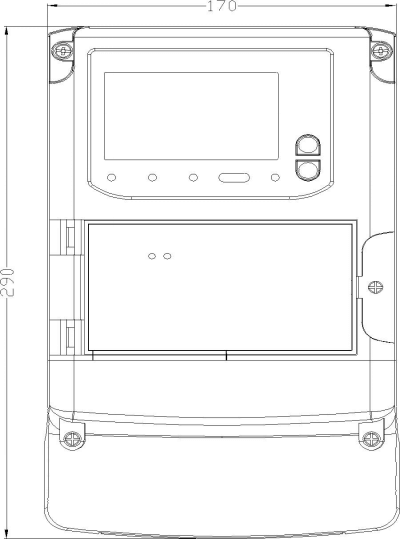

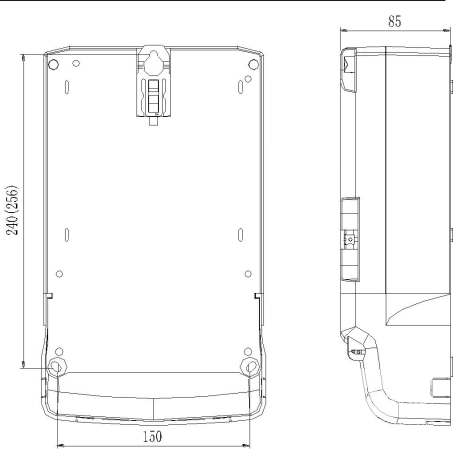

　　3. 電能表外形尺寸
