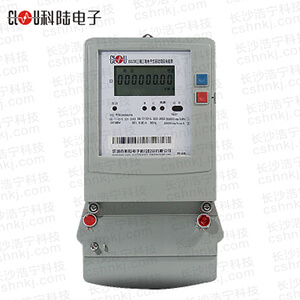

1. 工作原理簡述

　　本系列全電子式三相有功電能表，采用計度器作為顯示器。電能表的線路設計和元器件的選擇以較大的環境允差為依據，可保證整機長期穩定工作。精度基本不受頻率、溫度、電壓變化影響。整機體積小、重量輕、可靠性能高、抗干擾能力強。

　　原理框圖如圖1所示，被測三相電壓和電流量經各自的取樣電路變換成適當的信號輸入到三相雙向功率/電能專用集成電路，其輸出與被測三相功率成比例的頻率脈沖信號，經分頻后驅動步進電機計度器，從而實現三相電能計量。

　　2. 規格、電能測試脈沖常數

　　3. 接線

　　3.1 經互感器接入式電能表

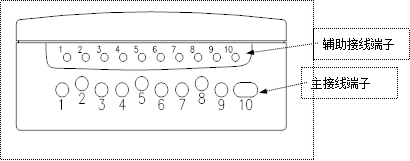

        圖4中，上行為輔助接線端子，下行為主接線端子，主接線說明如下

　　2號端子——A相電壓輸入端;

　　5號端子——B相電壓輸入端;

　　8號端子——C相電壓輸入端;

　　10號端子——零線輸入端 (三相三線電能表不接);

　　1號端子——A相電流輸入端;

　　3號端子——A相電流輸出端;

　　4號端子——B相電流輸入端(三相三線電能表不接);

　　6號端子——B相電流輸出端(三相三線電能表不接);

　　7號端子——C相電流輸入端;

　　9號端子——C相電流輸出端;

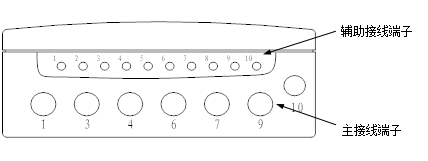

　　3.2 直接接入式電能表

　　1號端子——A相線輸入端;

　　3號端子——A相線輸出端;

　　4號端子——B相線輸入端;

　　6號端子——B相線輸出端;

　　7號端子——C相線輸入端;

　　9號端子——C相線輸出端;

　　10號端子—— 零線輸入端 ;
