1. 概述

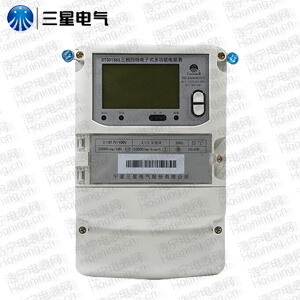

DTSD188S型三相四線電子式多功能電能表可精確計量各個方向的有功無功電量、需量、瞬時量，電能表還記錄失壓、失流、電流不平衡、電壓合格率、編程記錄、開蓋記錄等大量數據。DTSD188S型三相四線電子式多功能電能表具有獨立的雙485通訊口和紅外通信口、有手動及紅外停電喚醒、負荷曲線記錄、三相全失壓電流檢測等功能。該表采用了數據校驗技術，大大提高了數據的可靠性和安全性。電能表的電源采用線性電源加高效率穩壓模塊，使表的電源非?？煽糠€定，工作范圍在0.5Un～1.5Un。該表性能穩定、準確度高、功能強大、操作方便，是供電部門電能計量的理想器具。
2. 技術指標
規格型號與脈沖常數對照表
|
型 號 |
類 別 |
參比電壓Un |
額定電流In |
測試脈沖常數 |
遠動脈沖常數 |
|
（imp/kWh或imp/kvarh） |
|||||
|
DTSD188S |
三相四線 |
3×57.7/100V |
3×1(2)A |
8000 |
8000 |
|
3×1.5(6)A |
8000 |
8000 |
|||
|
3×5(6)A |
8000 |
8000 |
|||
|
3×220/380V |
3×1(2)A |
4000 |
4000 |
||
|
3×1.5(6)A |
4000 |
4000 |
|||
|
3×5(6)A |
4000 |
4000 |
|||
|
3×5(20)A |
1000 |
1000 |
|||
|
3×10(40)A |
500 |
500 |
|||
|
3×20(80)A |
300 |
300 |
|||
● 準確度等級：有功0.5S級、有功1級、無功2級
● 額定頻率：50Hz
● 起動電流：有功 0.001In (0.5S級、0.5級) 、無功 0.003In (2級)
● 潛動：具有防潛動邏輯設計
● 外型尺寸：第一種275mm′168mm′80mm 、第二種245mm′170mm′80mm
●重量：約2.5kg
● 電氣參數
|
正常工作電壓 |
0.8Un～1.2Un |
|
極限工作電壓 |
0.5Un～1.5Un |
|
電壓線路功耗 |
≤2W和4VA |
|
電流線路功耗 |
＜1VA |
|
數據備份電池電壓 |
3.6V |
|
停電抄表電池電壓 |
6.0V |
● 復費率工作參數
|
時鐘準確度(日誤差) |
≤0.5s(23℃) |
|
電池容量 |
≥1000mAh |
|
停電后數據保存時間 |
≥10年 |
● 氣候條件
|
正常工作溫度 |
-20℃～+50℃ |
|
極限工作溫度 |
-40℃～+60℃ |
|
存貯和運輸溫度 |
-40℃～+70℃ |
|
存儲和工作濕度 |
≤85%RH |
