1. 工作原理

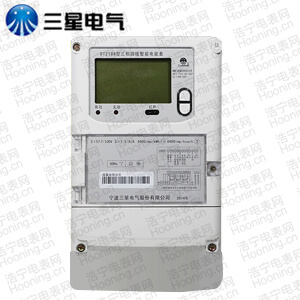

　　DTZ188三相四線智能電能表是由測量單元和數據處理單元等組成，除計量有功(無功)電能量外，還具有分時、測量需量等兩種以上功能，并能顯示、儲存和輸出數據的電能表。

　　電能表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由計量芯片轉換為數字信號，高性能微控制器負責對數據進行分析處理。由于采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控制器僅需要管理和控制計量芯片的工作狀態。圖中的微控制器還用于分時計費和處理各種輸入輸出數據，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

　　2. 產品適用場合

　　三相智能電能表主要適用于負載功率60KW以上的用電設備是空調、電動機或車床的車間、工廠，及功率100KW以上、任意負載的工廠和高壓器高壓側。

　　3. 產品價值

　　1、計量模塊精度極高，能有效降低電能計量損耗，且降低電能計量損耗的收益遠大于購買電表的價格。

　　2、具有強大的防竊電功能，能夠有效避免因竊電現象給供電方帶來的損失。

　　3、數據通訊管理，具有分時間段存儲大量數據節點功能，利用抄表系統讀出數據，可通過后臺分析負載用電情況從而達到節能的目的。

　　4. 主要功能

　　① 計量參數：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

　　② 監測參數：可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

　　③ 分時功能：具有尖、峰、平、谷分時段復費率功能，也可選擇峰、平、谷分時段功能，總之適用全國各地分時復費率要求。
