1. 概述

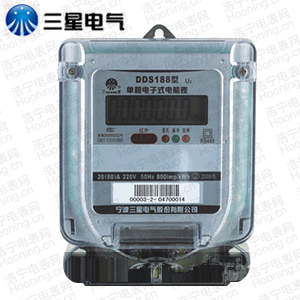

　　DDS188型U2單相電子式有功電能表由電能計量單元，MCU控制單元，LCD顯示單元，通訊單元(紅外+RS485)等功能單元組成。該儀表具有測量精度高、穩定性好、過載能力強、可靠性高等顯著優點。符合我國單相電能計量要求，是一種先進、可靠、精確的電能計量工具。

　　2. 主要規格型號

　　3. 產品原理框圖

　　在電路中，計量部分采用電能專用計量芯片，能準確計量有功電能。電路主要由A/D轉換、功率計算、電能累加、防潛動等部分組成，具有高可靠、高精度、低功耗的特點。

　　電能表采用變壓器供電方式。

　　電能專用計量芯片分別將電能分別轉換為脈沖，再由MCU芯片完成電量脈沖采集，電量累計，亦可實現紅外抄表、RS485抄表、 LCD顯示等功能。遠紅外通訊使用38kHz調制，通訊距離不小于5m。
