1. 概述

　　三相四線智能變電站專用電能表DTAD341-ME2是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，適用于基于IEC61850-9-2標準建設的新型數字化變電站電能計量。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。

　　2. 主要功能

　　●分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，可設置四象限無功任意組合方式，計量分相正反向有功、感容性無功電量。

　　●測量各相/各元件的電壓、電流，測量總及各分相/各元件的有功功率、無功功率、功率因數及電網頻率

　　●8費率(可配置)，主副兩套時段，時鐘雙備份，12個月歷史記錄(可配置)

　　●失壓、全失壓，失流、全失流，電壓合格率等8類歷史數據記錄(可配置)，容量達到4Mbytes

　　●雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警功能。

　　●具有防竊電開蓋檢測功能。

　　●停電后可通過按鍵喚醒顯示，喚醒后，可以通過液晶顯示抄表。

　　●雙路冗余寬范圍電源供電，交直流通用;

　　●記錄多種凍結數據，形成由事件記錄、負荷曲線及凍結數據組成的圖形化用電異常分析;

　　●三路光耦空節點可選擇單獨輸出或三合一輸出秒脈沖、需量周期或滑差時間到、時段投切。

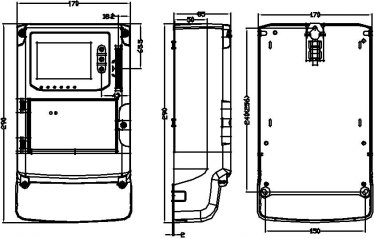

　　3. 安裝尺寸

　　4. 主端子接線圖

　　從左到右，依次為光纖接口，工作電源1，為主工作電源，工作電源2接口，為輔助工作電源。

        注：輔助電源為可選功能，具體接線以表計端蓋上接線圖為準。
