1. 概述

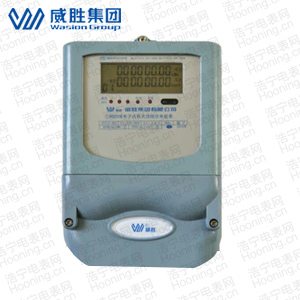

　　三相三線電子式有無功組合電能表DSS(X)333-3是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，適用于中小企事業單位、商店門面、手工作坊等。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。

　　2. 主要功能

　　2.1 電能計量功能

　　計量參數：計量正、反向有、無功電量，分相正、反向有、無功電量;反向電量計入正向電量;計量正、反向組合無功電量，四象限無功電量。

　　監測參數：可監測各相電壓、電流實時值，可監測三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

　　數據存儲：自動月結算功能，可存儲當月、上1月、上2月、上3月···上12月電量數據;儲存電壓、電流、正反向有功、無功電量數據。

　　顯示功能：雙行液晶顯示，可顯示當月、上月、上上月3月的每月電量累積數據。

　　2.2 防竊電功能

　　開蓋記錄功能，防止非法更改電路。

　　逆相序報警，如果用戶非法接線，電表會報警，除非把線接正確，否則一直報警。

　　反向電量計入正向電量，用戶如將電流線接反，不具有竊電作用，電表照樣正向走字。

　　缺相指示功能：用三個發光管來指示是否缺相，防止用戶去掉某一相或兩相的計量，某相缺相時，相應指示燈不亮。

　　斷相、反向和逆相序故障報警提示及清零事件記錄。防止用戶對電表做手腳。

        3. 安裝與接線

        電能表外型圖及安裝尺寸如下所示：

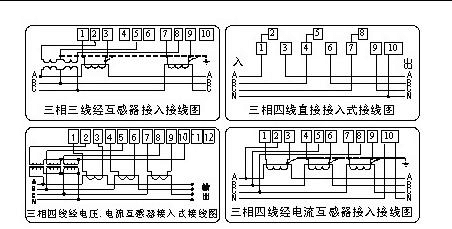

        主端子接線圖如下：
