1. 概述

　　三相三線高準確度關口表DSSD331-9D是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，適用于需要高精度、高穩定性和高可靠性的關口計量點電能計量，主要包括變電站、發電廠、大用戶等電能計量。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。

　　2. 主要功能

　　●全漢字點陣式液晶顯示，菜單式操作界面，可圖形顯示部分數據。大屏幕、寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光。可顯示中文、英文、俄文、西班牙文等;

　　●二路空接點電能脈沖可選四路及LED電能脈沖指示燈輸出，報警指示燈輸出。

　　●2路標準RS485、1路吸附式紅外/遠紅外通信接口，通道相互獨立。

　　●分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，可設置四象限無功任意組合方式，計量分相正反向有功、感容性無功電量。

　　●分時計量正反向有功、無功最大需量及發生時間。

　　●最大8費率，主副兩套時段，時鐘雙備份，自動糾錯，最大可記錄13個月歷史記錄。

　　●可設置6類數據記錄負荷曲線，容量達到2M字節(可選4M字節)。

　　●測量功能:測量A、B、C各相電壓、電流、視在功率、有功功率、無功功率、功率因數、相角、頻率。

　　●記錄失壓、失流、全失流、電壓合格率、清零、清需量、編程、校時、上電、過壓、逆相序、開蓋等多種事件。

　　●雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警功能。

　　●具有防竊電開蓋檢測功能。

　　●停電后可通過按鍵喚醒顯示，喚醒后，可以通過液晶顯示抄表。

　　●AC/DC自適應輔助電源供電，上電后由輔助電源優先供電;

　　●記錄多種凍結數據，形成由事件記錄、負荷曲線及凍結數據組成的圖形化用電異常分析;

　　●三路光耦空節點可選擇單獨輸出或三合一輸出秒脈沖、需量周期或滑差時間到、時段投切。

　　3. 電表安裝

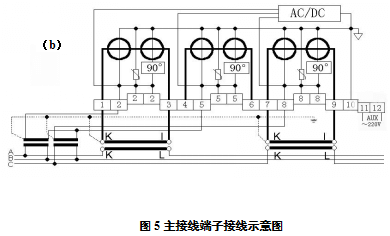

　　4. 主端子接線

　　主端子2、5、8和10分別為A、B、C三相電壓和零線;

　　主端子1、3分別為A相電流入、出線;

　　主端子4、6分別為B相電流入、出線;

　　主端子7、9分別為C相電流入、出線;

　　主端子11、12為輔助電源接線。
