1. 概述

　　三相四線電流監測儀表DTSD342-1A是威勝集團有限公司專門研發、生產和銷售的電能計量?jī)x表，儀表適用于變電站自動化、配變網 自動化、小區電力監控、工業自動化、智能型配電盤和開關柜。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。　

　    2. 功能特點

　　● 記錄電壓的極值數據;

　　● 2路開關量輸入，2路光耦繼電器輸出;

　　● 提供1路12V，50mA的直流電源輸出;

　　● 電壓變比范圍：0.0000～9999.9999;

　　● 豐富的可編程報警器輸出;

　　● RS485支持Modbus RTU規約和 DL/T645規約自適應;

　　● 電壓斷相,逆向序，通訊狀態等顯示提示;

　　● 多種監測量可現場配置的變送器4路(選配);

　　● 產品全密封設計，防塵防霧

　　3. 安裝與接線

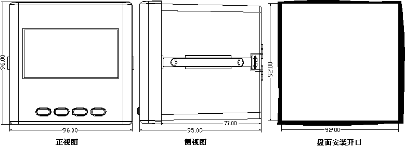

　　3.1 安裝尺寸

　　3.2主端子接線圖

　　儀表由“V+ 、V-”供電，電源類型：交直流兩用電源(范圍：40V~420V)。
