1.概述

　　三相四線電壓監測儀表DTSD342-1V是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，適用于變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。

　　2. 功能特點

　　● 記錄電壓的極值數據

　　● 2路開關量輸入，2路光耦繼電器輸出

　　● 提供1路12V，50mA的直流電源輸出

　　● 電壓變比范圍：0.0000～9999.9999

　　● 豐富的可編程報警器輸出

　　● RS485支持Modbus RTU規約和 DL/T645規約自適應

　　● 電壓斷相,逆向序，通訊狀態等顯示提示

　　● 多種監測量可現場配置的變送器4路(選配)

　　● 產品全密封設計，防塵防霧

　　3. 變送模塊接線圖

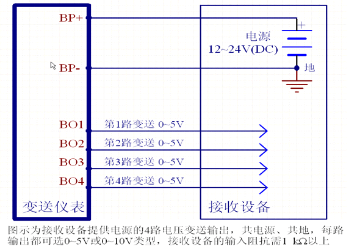

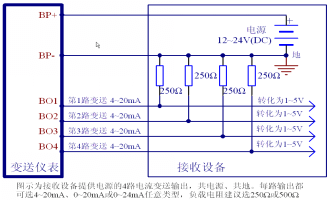

　　(1)用戶提供電源的4路電流或4路電壓變送輸出：

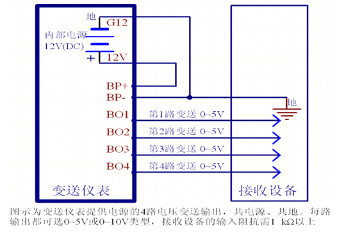

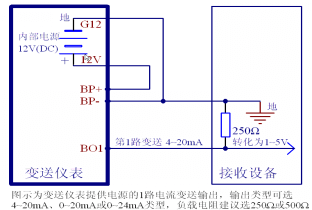

　　(2)變送儀表提供電源的第1路電流變送輸出(注意：因儀表電源功率有限只能帶動第1路電流輸出)或4路電壓輸出：
