1. 概述

　　三相三線電度表DSSD332-1B是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，儀表適用于變電站自動化、配變網 自動化、小區電力監控、工業自動化、智能型配電盤和開關柜。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。　

        2. 主要功能

　    ● 三相電壓、電流測量

　　● 記錄電壓、電流的極值數據;

　　● 2路開關量輸入，2路光耦繼電器輸出;

　　● 提供1路12V，50mA的直流電源輸出;

　　● 電壓、電流變比范圍：0.0000～9999.9999;

　　● 豐富的可編程報警器輸出;

　　● RS485支持Modbus RTU規約和DL/T645規約自適應;

　　● 電壓斷相,逆向序,電流反向，通訊狀態等顯示提示;

　　● 多種監測量可現場配置的變送器4路(選配);

　　● 產品全密封設計，防塵防霧;

　　2. 安裝與接線

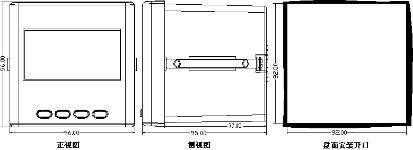

　　2.1 安裝尺寸

　　2.2 接線圖
