1. 概述

　　DSSD332(配置號為1W)三相電子式多功能電能表是一款計量電網總和分相的有功電能，可通過RS485進行數據通信、采用LCD顯示的多功能電能表。通信接口支持MODBUS RTU和DL/T645雙通信規約。儀表適用于各種能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。DSSD332(配置號為1W)三相電子式多功能電能表符合以下標準：GB/T17215《靜止式交流有功電能表(1級和2級)》、DL/T645《多功能電能表通信規約》。

　　2. 工作原理

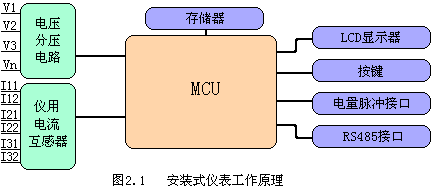

　　本儀表采用了高精度的采樣計量，高速的MCU進行數據處理，豐富的液晶顯示屏，非易失存儲器。具體結構如圖2.1所示。
