1. 概述

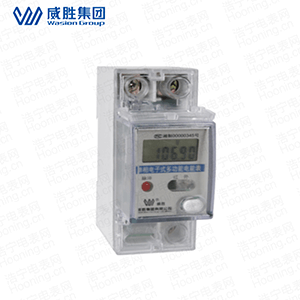

　　DDS102(配置號為P2)單相電子式電能表(導軌式安裝)是一款集測量記錄、LCD屏幕顯示、通信于一體的電力儀表，可以測量電網電壓、電流、有功功率、功率因數以和頻率，并能計量正反向有功電能電能;RS485通信接口支持MODBUS RTU和DL/T645雙通信規約;該儀表廣泛適用于各種控制系統、能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。

　　本電能表符合以下標準：

　　GB/T17215.321-2008 靜止式有功電能表(1級和2級)

　　DL/T645-2007 多功能電能表通信規約

　　Modbus-RTU 規約

　　2. 工作原理

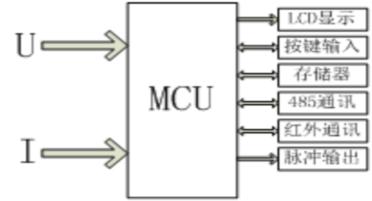

　　本儀表采用了高精度的采樣計量，高速的MCU進行數據處理，多段的液晶控制驅動器、豐富的液晶顯示屏、帶有溫補的實時時鐘，非易失存儲器。具體結構如圖所示。

　　本儀表具有一路電壓、電流采樣輸入接口，一路RS485通信接口，一路紅外通信接口，有功功率脈沖輸出接口，有一個按鍵輸入，段碼式液晶顯示。
