1. 概述

　　三相四線電子式復費率電能表DTSD341-MD2是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，適用于有分時要求的中小企事業單位和商業用戶。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品。

　　2. 主要功能

　　液晶顯示,帶背光功能，具備LED有功脈沖指示和報警指示

　　支持RS485通信(可選載波通信)和遠紅外通信

　　計量正、反向有功電量及分相電量，計量正、反向無功電量,可存儲13個月歷史電量數據

　　有功最大需量計算，可保存13個月最大需量和最大需量發生時間數據

　　帶分時功能，最大4費率，主副兩套時段

　　測量分相電壓、電流、有功功率、無功功率和功率因數等瞬時量

　　具有失壓、失流、斷相和反向等故障報警和事件記錄功能

　　閥控功能外置，遠程通斷電(可選)。

　　3. 接線圖

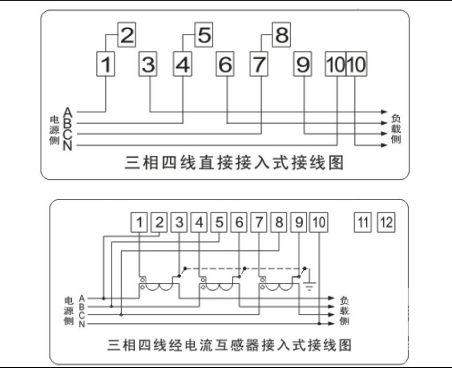

　　(1)在電能表的端蓋內，貼有如下圖所示的主端子接線示意圖，主端子接線的入、出方向不可接反。

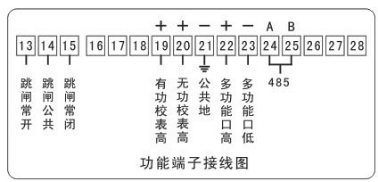

　　(2)輔助端子輸出:有功功率脈沖和時鐘秒脈沖為光耦空接點輸出，報警和跳閘信號 常規采用常開繼電器輸出(也可根據用戶要求改為光耦空接點輸出)，輔助端子各個引線功能定義如下：
