1. 概述

　　河南許繼DSSD568-B型三相三線電子式多功能數字電能表能計量各個方向的有功、無功電量及需量，并具有獨立的雙485通訊、手動及紅外停電喚醒、負荷記錄等功能，它性能穩定、準確度高、操作方便。是由IEC61850通訊單元、測量單元和數據處理單元等組成，除計量有功、無功電能量外，還具有分時計量、測量需量等多種功能，并能顯示、儲存和輸出數據;采樣值數據傳輸支持IEC61850-9-2/1標準，能與數字化變電站無縫連接。

　　2. 功能介紹

　　2.1分時計量電能

　　電表可以分時計量正反向有功、正反向無功及無功四象限總電能及4個費率的電能量，并可記錄三個月的電量，四象限的定義如圖1所示：

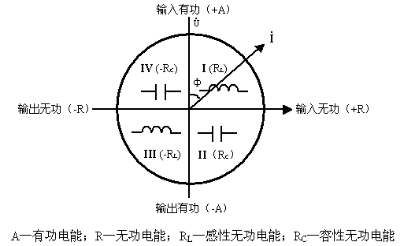

　　                                      圖1 電能測量四象限定義

　　測量平面的豎軸表示電壓向量U(固定在豎軸)，瞬時的電流向量用來表示當前電能的輸送，并相對于電壓相量U具有相位角Φ。順時針方向Φ角為正。

　　注1：正向有功電能的計量方法取決于 “有功電能計量方式選擇”的內容。

　　=00時 正向有功電能 = 正向有功(實際)

　　=01時 正向有功電能 = 正向有功(實際)+ 反向有功(實際)

　　注2：正反向無功電能的計量方法取決于 “無功電能計量方式選擇”的內容。

　　用于記錄四個象限的計量方式，將其轉化為8位二進制數，各位的含義如下：

　　第0位 I 象限無功計量方式： 0—正向無功，1—反向無功

　　第1位 II 象限無功計量方式： 0—正向無功，1—反向無功

　　第2位 III象限無功計量方式： 0—正向無功，1—反向無功

　　第3位 IV象限無功計量方式： 0—正向無功，1—反向無功

　　年時區是指在一年當中有若干個日期段，在每個不同的日期段中，對應有不同的日時段表;而不同的日時段表，對應有不同的費率劃分。另外，周休日、公共節假日及春節三天，也可以選擇對應的日時段表。日時段是指將一天分為若干個時段，每個時段對應一種費率。

　　本電表一年最多可設置4個時區(不包括節假日和周休日)，最多可有5套不同的日時段表，最大日時段數為10，最大公共節假日數為12。最大費率數為4。4個費率依次為：費率1(尖)、費率2(峰)、費率3(平)、費率4(谷)，可以根據需要進行編程設定，當前費率可在液晶顯示屏幕的第一行顯示，顯示符號①、②、③、④分別表示尖、峰、平、谷費率。

　　另外，電表提供一套完備的備用費率，可在預先設定的時間啟用，以取代當前使用的費率。

　　2.2 最大需量計量

　　電表可以計量總及4個費率的正反向有功、正反向無功及四象限無功最大需量及其發生時間。并可記錄三個月的需量記錄。最大需量周期和滑差時間可按照DL/T 614-1997中的定義設置：需量周期可在5、10、15、30、60min中選擇，滑差(窗)式需量周期的滑差時間可在1~60min中選擇。需量周期應為滑差(窗)時間的整數倍。

　　2.3 測量電壓、電流、頻率及功率

　　電表能測量各相/各元件的電壓、電流，測量總及各相/各元件的有功功率、無功功率、視在功率、功率因數及電網頻率，并可顯示功率方向。

　　3. 外形說明及安裝

　　3.1 外形圖

　　                              圖2 電能表外形圖

　　翻開上蓋板，在表的上方有一電池槽，槽上用兩個螺釘固定著一塊小蓋板。打開小蓋板可見一個電池槽，電池槽安裝有兩節3.0V鋰電池，供停電抄表用;在電池槽的底部有電池的正、負極性標志，安裝時注意電池的正、負極方向。

　　3.2 電表的安裝和接線圖

　　                                                                            圖3 電能表安裝和接線圖
